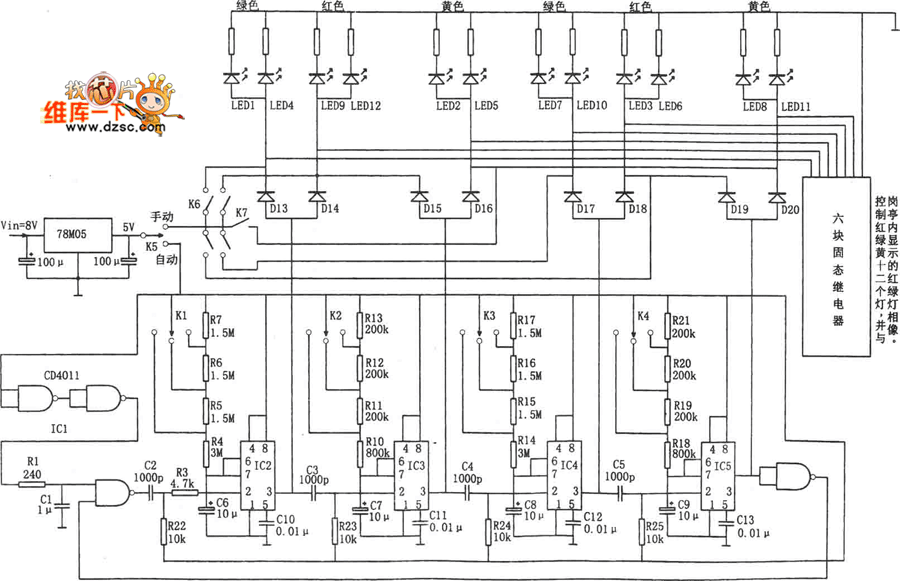

如图所示为交通路口红绿灯自动控制电路。该控制器主要由四块555(IC2～IC5)和一些阻容元件组成的四级单稳态延时电路首尾相连而成。输入的8V电压经78M05稳压后为555提供VDD=+5V的电源电压。

当刚接通电源时，触发脉冲经IC1(CD4011)门电路和R1、C1延时，再经C2、R22微分后加到IC2②脚，触发IC2输出高电平，进入暂稳态，其暂稳态定时时间长短取决于K1的位置，延时td=1.1RC6，设定时间分别为60秒、45秒、30秒。暂稳态结束时，IC2③脚为低电平，其经C3、R23微分后，下降沿又触发IC3，形成第二级单稳态延时。如此依次触发定时，完成绿色灯亮-黄色灯亮(8秒、10秒、12秒)-红色灯亮(60秒、45秒、30秒)的循环周期。

本电路为控制电路及指挥岗亭内的监控显示部分。若真正用于交通指挥，则应使控制信号去激励固态继电器，然后去驱动发光灯泡工作。

本控制器通过四级电路首尾相接，依次延时触发，使交通灯依次出现绿-黄-红(色)信号，指挥行人和车辆在十字路I=1有秩序地通行(绿)-提醒注意(黄)-禁止通行(红)。
