带充电保护的停电照明灯电路图

出处：sd325时间：2010-01-08

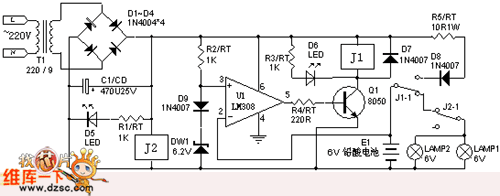

　　当电网有电时，比较器u1的“+”端为基准电压6.9v，若此时电池电压较低，则u1输出高电平，q1导通，j1吸合，电池开始充电；当电池电压上升到到大于参考电压6.9v时，u1输出变为低电平，导致j1失电释放，断开充电回路，实现自动充电保护功能。由于此时j2将lamp断开，所以lamp不亮。当电网停电时，j1、j2失电释放，灯泡点亮。
