采用恒压限流浮充方式的停电照明灯电路图

出处：wpe时间：2010-01-08

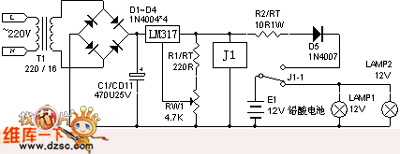

　　市电经t1降压，d1~d4整流、c1滤波、lm317稳压后输出15.1v的恒定直流电压，继电器j1吸合，使r2、d5对电池进行限流浮充，确保蓄电池随时处于充足电状态；当电网停电时，j1释放，12v铅酸蓄电池开始向灯泡供电进行应急照明。12v铅酸蓄电池的浮充电压为14.4v，由于接入了防止反向放电的二极管d5，所以应调整rw1使lm317输出电压为15.1v，这样才能保证电池能够充足电压。
