MN67730MH数字式DVD音频解码莱成电路图

出处：dragontan时间：2009-09-13

　　MN67730MH是松下公司生产的数字式DVD音频解码集成电路，广泛应用于松下机芯系列DVD机芯的影碟机上。

　　1.功能特点

　　MN67730MH集成电路内含:MPEG-1解码电路、MPEG-2解码电路、AC-3解码电路、线性PCM解码电路、稳压电路、时钟振荡电路、微处理器接口数据总线电路及其他附属电路。

　　2.引脚功能及数据

　　MN67730MH集成电路采用80脚四方封装，其引脚功能及数据见表所列，关键引脚的波形如图所示。

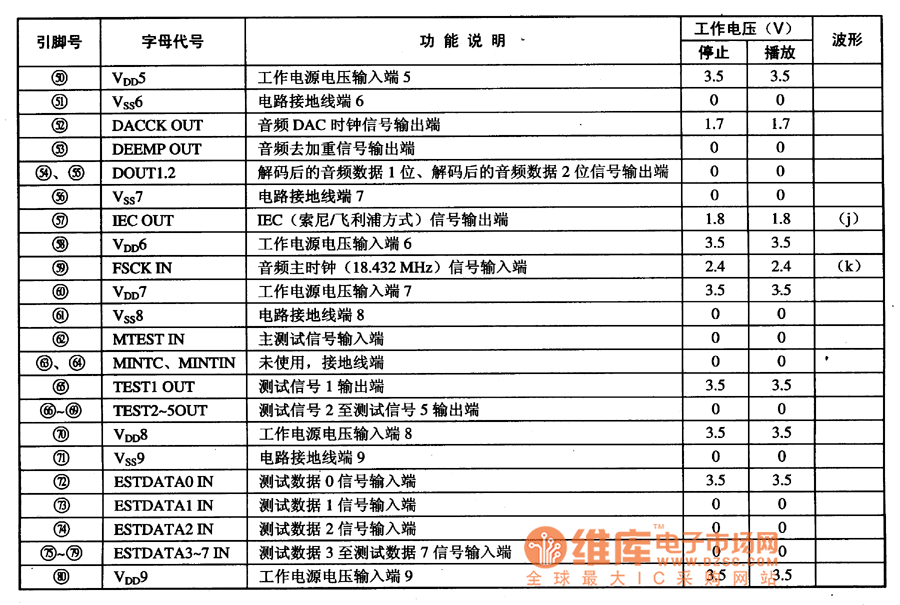

　　MN67730MH集成电路的引脚功能及数据

电路的引脚功能及数据

电路的引脚功能及数据(续)

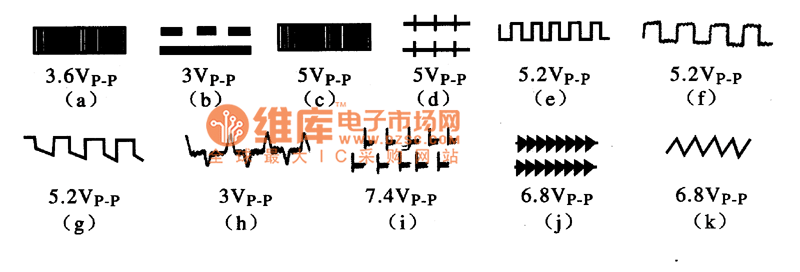

电路的关键引脚的波形

　　MN67730MH集成电路的关键引脚的波形
