MM1206XF显示驱动集成电路图

出处：diwa时间：2009-09-12

　　MM1206XF是日本MITSUMI公司生产的一种性能优越的显示驱动集成电路，在爱华、东芝、三洋等系列随身听上应用较多。

　　1.功能特点

　　MM12OU砰集成电路内部主要由发光二极管显示驱动电路、译码控制电路、双开关控制电路及其他一些附属功能电路等组成。

　　MM1206XF集成电路的主要特点是工作电源电压低、功耗小，故特别适用于随身携带的音响系统中作为发光二极管显示驱动。

　　2.引脚功能及数据

　　MM120XF集成电路采用8脚双列直插式封装，其引脚功能及数据见表所列。

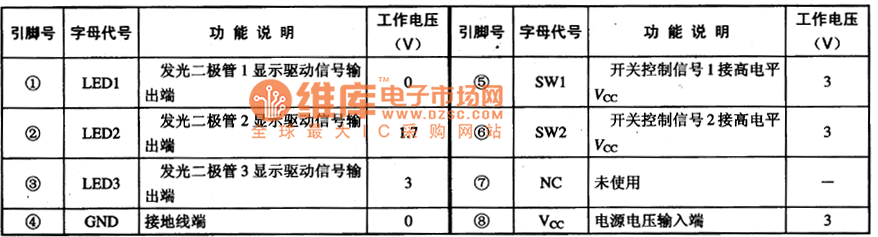

　　MM1206XF集成电路的引脚功能及数据

电路的引脚功能及数据
