1.功能特点
MM1495XD集成电路具有5组复合视频信号输入，4组Y/C信号输入，2组复合视频信号输出，1组Y/C信号输出;5组L/R声道音频信号输入，3组L/R声道音频信号输出;兼容S协议;内置Y/C混合电路;整个信号的切换过程完全由I2C总线控制。
MM1495XD集成电路除了可方便地实现内外视频和内外双声道音频信号的切换外，还可方便地实现外部S端子Y/C信号与机内Y/C分离电路所分离的Y/C信号之间的切换。
MM1495XD集成电路的内电路方框图如图所示。
MM1495XD集成电路的内电路方框图
2.引脚功能及数据
MMl495XD集成电路采用42脚双列直插式封装，其在东芝38D9UXC大屏幕彩色电视机中的引脚功能及数据见表所列。

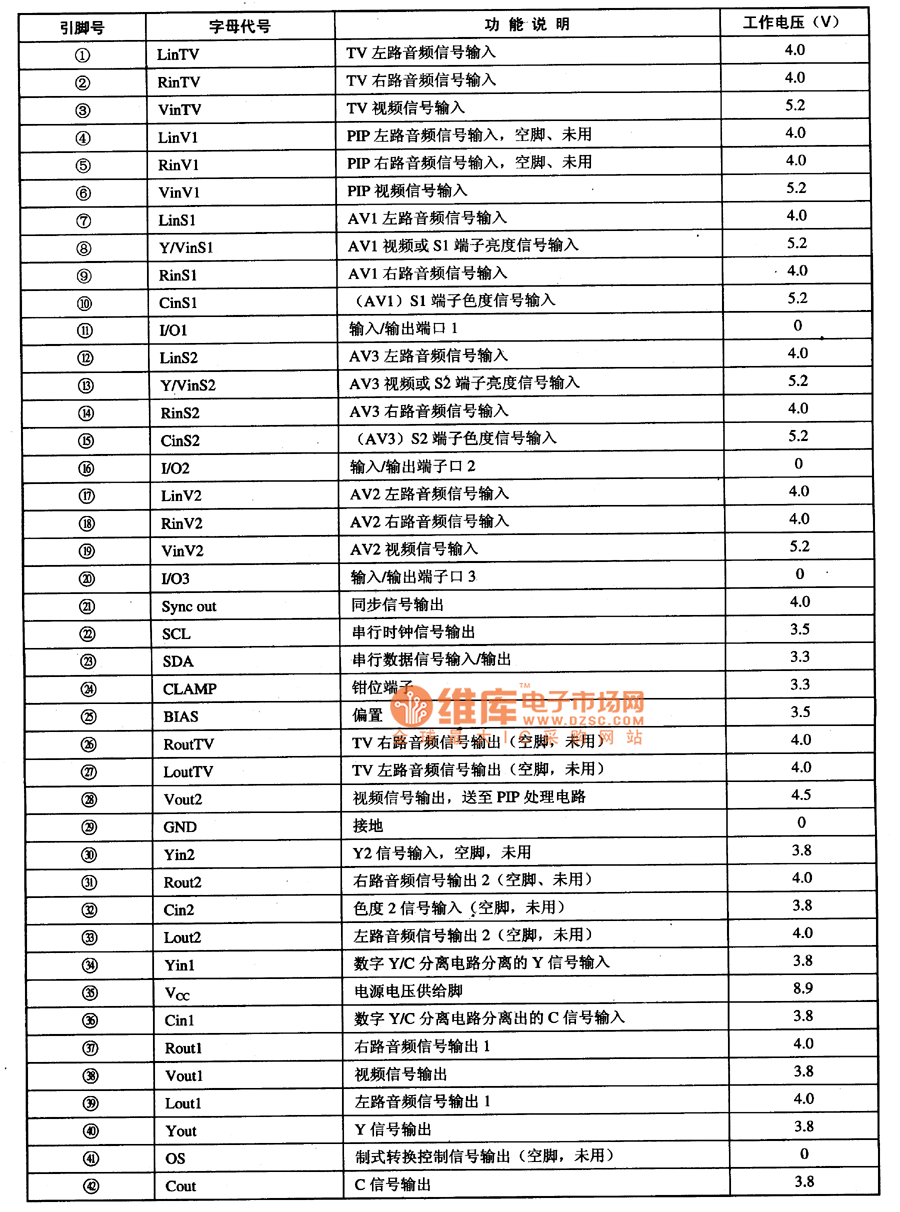

MMl495XD集成电路的引脚功能及数据
3.典型应用电路
WM1495XD集成电路应用于东芝38DUXC型大屏幕彩色电视机上的典型应用电路如图所示。
MM1495XD集成电路的典型应用电路
