MN67461VDGF伺服控制集成电路图

出处：老黄头时间：2009-09-13

　　MN67461VDGF是松下公司生产的伺服控制集成电路，在摄录机、摄像机中应用较广泛，如松下NV-M8000摄像机等。

　　1.功能特点

　　MN67461VDGF集成电路内部主要由鼓相位伺服、鼓速度伺服、主导轴相位伺服、主导轴速度伺服、工作方式译码器以及数字跟踪电路及其他附属电路等组成。

　　2.引脚功能及数据

　　MN67461VDGF集成电路采用44脚塑封方式，其引脚功能及数据见表所列。

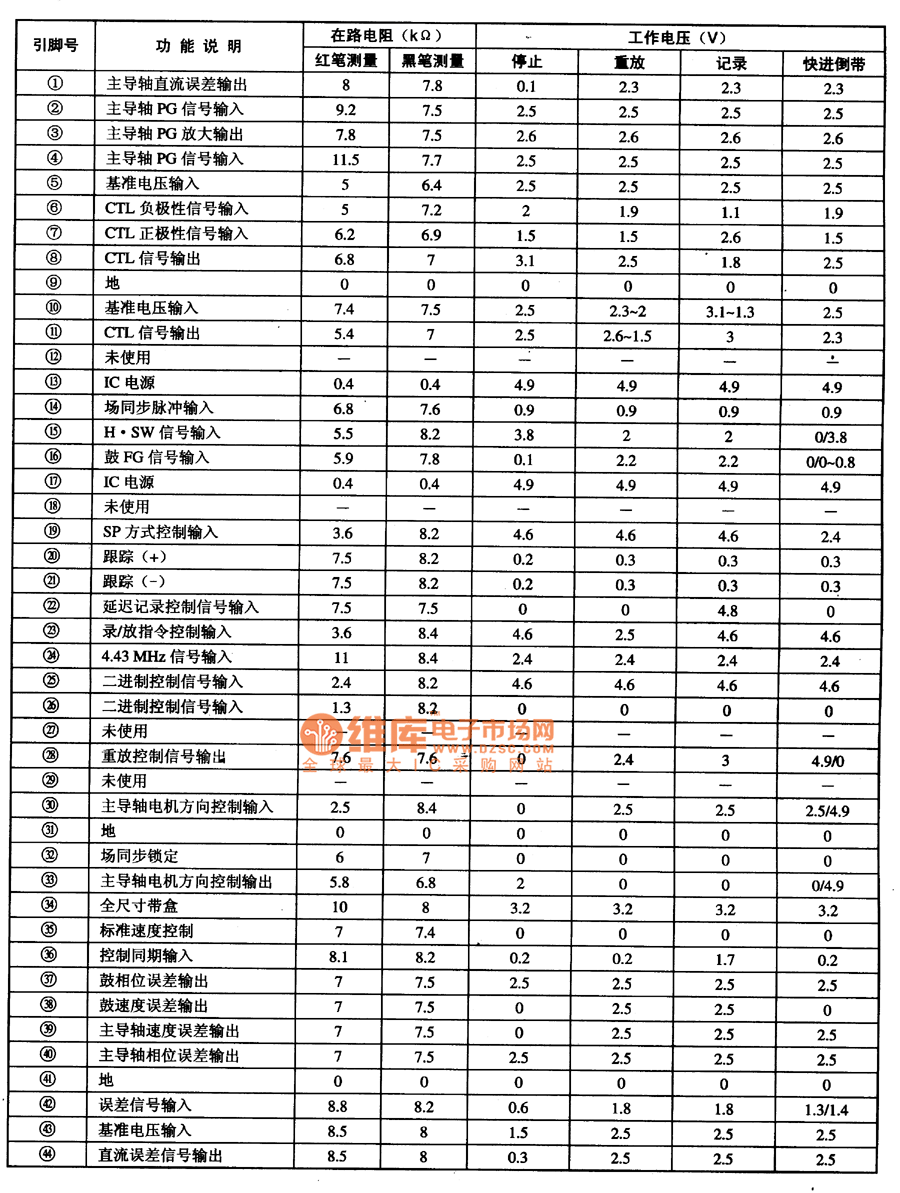

　　MN67641VDGF集成电路的引脚功能及数据

电路的引脚功能及数据

　　3.典型应用电路

　　MN67461VDGF集成电路的内电路方框图及典型应用电路如图所示。

电路的内电路方框图及典型应用电路

　　MN67461VDGF集成电路的内电路方框图及典型应用电路
