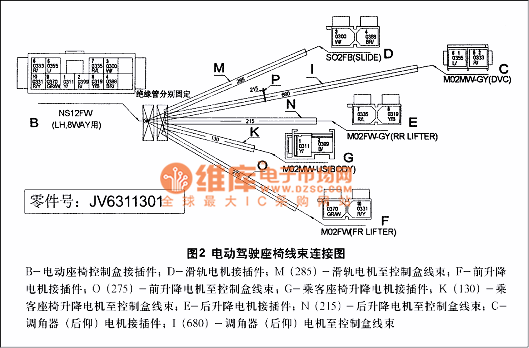

04款新蓝鸟（NISSAN）轿车设置有八向电动驾驶座椅，其结构如图1所示，电路线束及接插件如图2所示，电路图如图3所示。



电动机电路简介

 　　滑动电机和其它电机一样，均为正反旋转的双向电机，由控制盒控制，实现座椅向前或向后移动。

1、电动座椅向前

　　按动控制盒开关，N与F相接触，电动座椅向前移动，此时的电路是：

　　蓄电池正极—保险（25A）—断电器（E105）—接点（M4、M5）—控制盒端子“1、B3”—滑动马达端子“D3”（进）、“D4”（出）—控制盒触点“B3”、“2”—接地“B23”—蓄电池负极

2、电动座椅向后

　　按动控制盒开关，N和R相接触，电动座椅向后移动，此时的电路是：

　　蓄电池正极—保险（25A）—断电器（E105）—接点（M4、M5）—控制盒端子（1、B4）—滑动马达端子“D4”（进）、“D3”（出）—控制盒端子“B4”、“2“—接地“B23”—蓄电池负极

　　其它电动机的电路与滑动电机相同，因此不再叙述。

电动座椅常见故障检测

故障1：电动座椅不动作、调节失效。

　　如果电动座椅出现不动作、调节失效故障，可按如下方法和步骤进行检测：

　　1、检查控制盒电源电路。用万用表测量端子“1”（正极）与车身接地点（负极）的电压，正常值应为12V（蓄电池电压），否则应检查蓄电池电压、端子“1”号25A保险控制盒接插件以及蓄电池至“1”号端子间线束是否短路或断路。

　　2、检查控制盒接地电路。用电阻表检查端子“2”与搭铁点“B23”间是否导通，正常情况应导通，否则检查控制盒接插件及搭铁点“B23”的连接是否牢固。

　　3、检查控制盒。用电阻表检查端子“1”分别与端子“2”及各“N”、“R”间是否导通，正常情况时应导通，否则应更换控制盒。

故障2：电动座椅不能向前或向后移动。

　　如果电动座椅不能向前或向后移动，可按如下方法和步骤进行检测：

　　1、检查控制盒（B）开关及接连线束。用试灯或发光二极管测试滑轨电机的接插件端子“D3”至车身的接地情况，且按住控制盒向前开关“FORWARD”（连接端子“B3”），试灯应点亮，否则表明控制盒向前开关损坏，应更换；然后，用试灯检查滑轨电机的接插件端子“D4”至车身的接地情况，且按住控制盒向后开关“BACK”（连接端子“B4”），试灯应点亮，否则表明控制盒向后开关损坏，应更换；，用万用表检查端子“D4”至“B4”、“D3”至“B3”间的线束导通情况，如不导通则说明M（285）线束断路或与端子连接不良，应更换或检修。

　　2、检查滑动电机。用试灯检查滑动电机接插件“D3”至“D4”，且分别按下控制器向前、向后开关，试灯应分别点亮，否则说明接插件接触不良或滑动电机损坏，应检修或更换。

故障3：电动座椅前端不垂直升降。

　　如果电动座椅前端不垂直升降，可按如下方法和步骤进行检测：

　　1、检查控制盒开关及连接线束。首先用试灯或发光二极管测试前升降电机的接插件端子，且按住控制盒向下开关“DOWN”（连接端子“B9”），试灯应点亮，否则表明控制盒向下开关损坏，应更换；然后用试灯检查前升降电机的接插件端子“F10”至接地点的电路情况，按住控制盒前端向上开关“UP”（连接端子“B10”），试灯应点亮，否则表明控制盒前端向上开关损坏，应更换；用万用表检查端子“F9”与“B9”、“F10”与“B10”之间的线束导通情况，如不导通则表明“O”（275）线束断路或与端子连接不良，应予修理或更换。

　　2、检查升降电机。用试灯检查前升降电机接插件端子“F9”、“F10”，且分别按下控制盒向上、向下开关，应分别点亮，否则表明接插件接触不良或前升降电机损坏，应检修或更换。

故障4：电动座椅后端不垂直升降。

　　如果电动座椅后端不垂直升降，可按如下方法和步骤进行检测：

　　1、检查控制盒（B）开关及连接线束。首先用试灯测试后升降电机接插件端子“E1”至车身的接地情况，且按住控制盒后端的向下开关“DOWN”（连接端子“B7”），试灯应点亮，否则表明控制盒后端向下开关损坏，应更换；然后用测试灯检查后升降电机接插件端子“E8”至车身的接地情况，且按住控制盒（B）后端向上开关“UP”（连接端子B8），试灯应点亮，否则表明控制盒后端向上开关损坏，应更换；用万用表检查端子“E1”至“B1”、“E8”至“B8”间线束的导通情况，如不导通则表明N（215）线束断路或与端子连接不良，应更换或检修。

　　2、检查后升降电机。用试灯测试后升降电机接插件端子“E1”至“B8”，且分别按下控制盒后端向上和向下的开关，试灯应分别点亮，否则表明接插件接触不良或后升降电机损坏，应检修或更换。

故障5：电动座椅调角器不能转动。

　　如果电动座椅调角器不转动，可按如下方法和步骤进行检测：

　　1、检查控制盒（B）开关及连接线束。首先用试灯测试调角器电机的接插件端子“C5”至车身的接地情况，且按住控制盒向前开关“FORWARD ”，试灯应点亮，否则表明控制盒向前开关损坏，应更换；然后用试灯测试调角器，电机接插件端子“C6”至车身的接地情况，且按住控制盒后端向后开关“BACK”（B6相连），试灯应点亮，否则表明控制盒后端向后开关损坏，应更换；用万用表检查端子“C5”与“B5”、“C6”与“B6”间线束的导通情况，若不导通则表明“I”（680）线束断路或与端子连接不良，应更换或检修。

　　2．检查调角器电机。用试灯检查调角器电机的接插件“C5”至“C6”，并分别按下控制盒后端开关向前“FORWARD”及向后“BACK”，试灯应点亮，否则表明接插件接触不良或调角器电机损坏，应检修或更换。
