深入解析差压传感电桥测量电路的原理与设计

出处:网络整理时间:2025-05-22
在工业测量和自动化控制领域,差压的测量至关重要。差压传感电桥作为一种常用的测量工具,其测量电路的设计和工作原理值得我们深入探究。下面我们将详细介绍差压传感电桥的测量电路图及其工作过程。

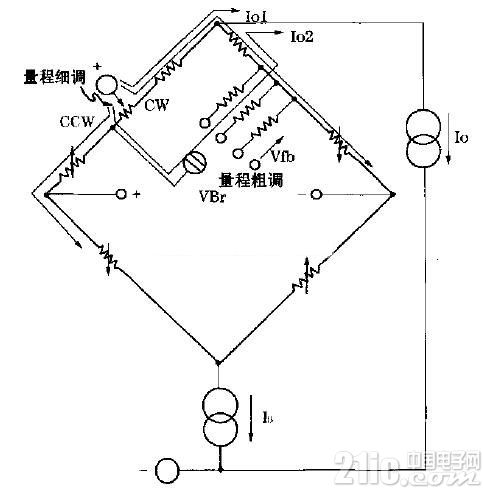

如上图所示,该测量电路包括零点及量程调整电路、反馈电阻网络和差压传感电桥。恒流源  表示输出电流,为整个电路提供稳定的电流输入。四个桥臂电阻分别是  和
当被测的正压力增加时,根据差压传感电桥的特性, 和  阻值减小, 和  阻值增加。这种阻值的变化会导致电桥的平衡状态被打破,从而使电桥的输出信号  负向增加。 是一个对应于被测压力变化值的电压偏差信号,它承载了被测压力变化的重要信息。
为了实现对被测压力的测量,测量电路中设置了负反馈电阻网络。负反馈电阻网络的作用是对  信号进行调节,使其保持非常接近于零。这是因为当  接近零时,测量电路能够更准确地反映被测压力的变化,提高测量的精度和稳定性。
零点及量程调整电路则用于对测量电路进行校准。在实际应用中,由于各种因素的影响,测量电路可能存在零点偏移和量程不准确的问题。通过零点及量程调整电路,可以对测量电路的零点和量程进行调整,确保测量结果的准确性。
差压传感电桥的测量电路在许多领域都有广泛的应用。例如,在工业自动化中,它可以用于测量管道内流体的差压,从而实现对流量、液位等参数的监测和控制;在航空航天领域,它可以用于测量飞行器的气压差,为飞行控制系统提供重要的参数。
通过对差压传感电桥测量电路的详细分析,我们可以更好地理解其工作原理和设计思路,从而在实际应用中更加准确地使用和优化该测量电路,实现对差压的测量。
