电动机减压起动器 一

出处:xiao_long时间:2008-09-24

  为降低大功率电动机起动时对电网及附近电气设备的影响,要求l5kW以上的大功率电动机必须采用减压式起动方式。目前常用的减压起动方式有自糊变压器减压起动 (自榴减压起动)和星形一三角形减压起动两种,它们的共同点是均采用时间继电器将电动机从起动状态切换到正常运转状态。
  本例介绍一款具有保护功能的自隅变压器减压式起动器,它具有成本低、制作简单、性能稳定等特点,实用性较强。
  电路工作原理

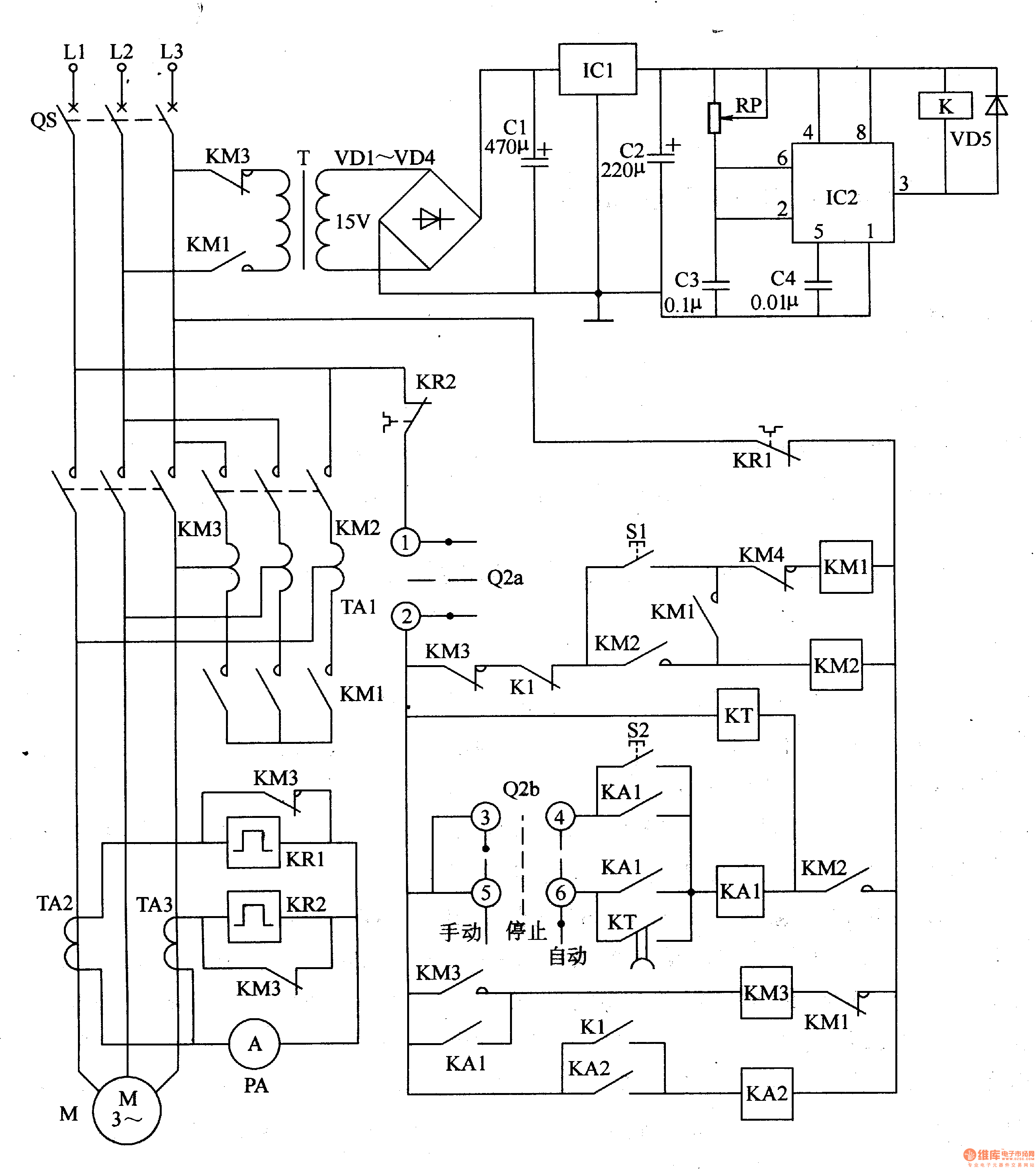

  该电动机减压起动器由减压起动控制电路和保护电路组成,如图8-55所示。


  减压起动控制电路由起动按钮Sl、主令控制器 (Q2a、Q2b)、交流接触器KMl-KM3、中间继电器KAl、KA2、时间继电器KT、自擂变压器TAl等组成。
  保护电路由电源变压器T、二极管VDl-VD5、电容器Cl-C3、三端集成稳压集成电路ICl、电位器RP、时基集成电路IC2和继电器K等组成。
  TA2、TA3为电流互感器,KRl和KR2为热继电器,QS为断路器
  接通QS后,将Q2置于自动"位置,按一下Sl,KMl通电吸合,其常开触头接通,使KM2通电吸合,KM2的常开触头接通后,松开Sl,KMl和KM2仍维持吸合状态,交流380V电压经TAl减压后使电动机M减压起动运转。与此同时,KM2的另一常开触头接通,KT通电工作,KT的常开触头经延时后将KAl的电源接通,KAI吸合,KAl的常开触头将KM3的电源接通,KM3吸合,其常开触头接通,常闭触头断开,KMl和KM2断电,电动机M完成了减压起动过程,进入全电压运转状态。
  在KMl吸合后,其一组常开触头将电源变压器T的回路接通,在T的二次绕组两端产生l5V感应电压,该电压经VDl一VD4整流、Cl滤波及IC1稳压后,产生+l2V(Vcc)电压。+l2V电压除供给lC2外,还经RP对C3(RP的阻值和C3的容量根据保护延时时间T而定)充电。
  若电动机的减压起动控制电路工作正常,则KM3的常开触头接通后,其常闭触头将T的输人电源回路切断,使保护电路在电动机正常运转时停止工作。
  若某种原因使KT或减压起动控制电路发生故障,超过规定时间2倍仍不能切换到正常运转状态时,则保护电路通电时间 (即KMl常开触头接通时间)会延长,使IC2的2脚和6脚电压上升至2Vcc/3,1C2内电路翻转,3脚由高电平变为低电平,使K吸合,其常开触头接通,将KMl和KM2的电源切断,使减压起动控制电路迸人保护状态;同时,还使KA2通电吸合,KA2的常开触头接通,报警器发出报警声。
  元器件选择
  Cl和C2均选用耐压值为为25V的铝电解电容器;C3和C4均选用独石电容器。
  RP选用小型电位器或可变电阻器。
  VDl-VD5均选用1N4007型硅整流二极管。
  ICl选用LM7812型三端集成稳压器;IC2选用NE555时基集成电路。
  K选用I2V直流继电器。
  T选用5W、二次电压为l5V的电源变压器。
  S1和S2均选用动合 (常开)型按钮。
