三相交流电动机的起动电流比额定电流大得多。为了防止电动机起动时烧断熔断器，在选用熔断器时，其容量通常为电动机额定电流的2·5倍以上，这不利于电动机在运行过程中的保护。
　　本例介绍的电动机双路保险起动器，在电动机起动时，两路熔断器同时起作用，可确保熔断器不被烧断;电动机起动完毕后，其中一路熔断器自动撤去，只有与电动机额定电流相适应的一路熔断器接于电路，这样可使电动机得到有效保护。
　　电路工作原理

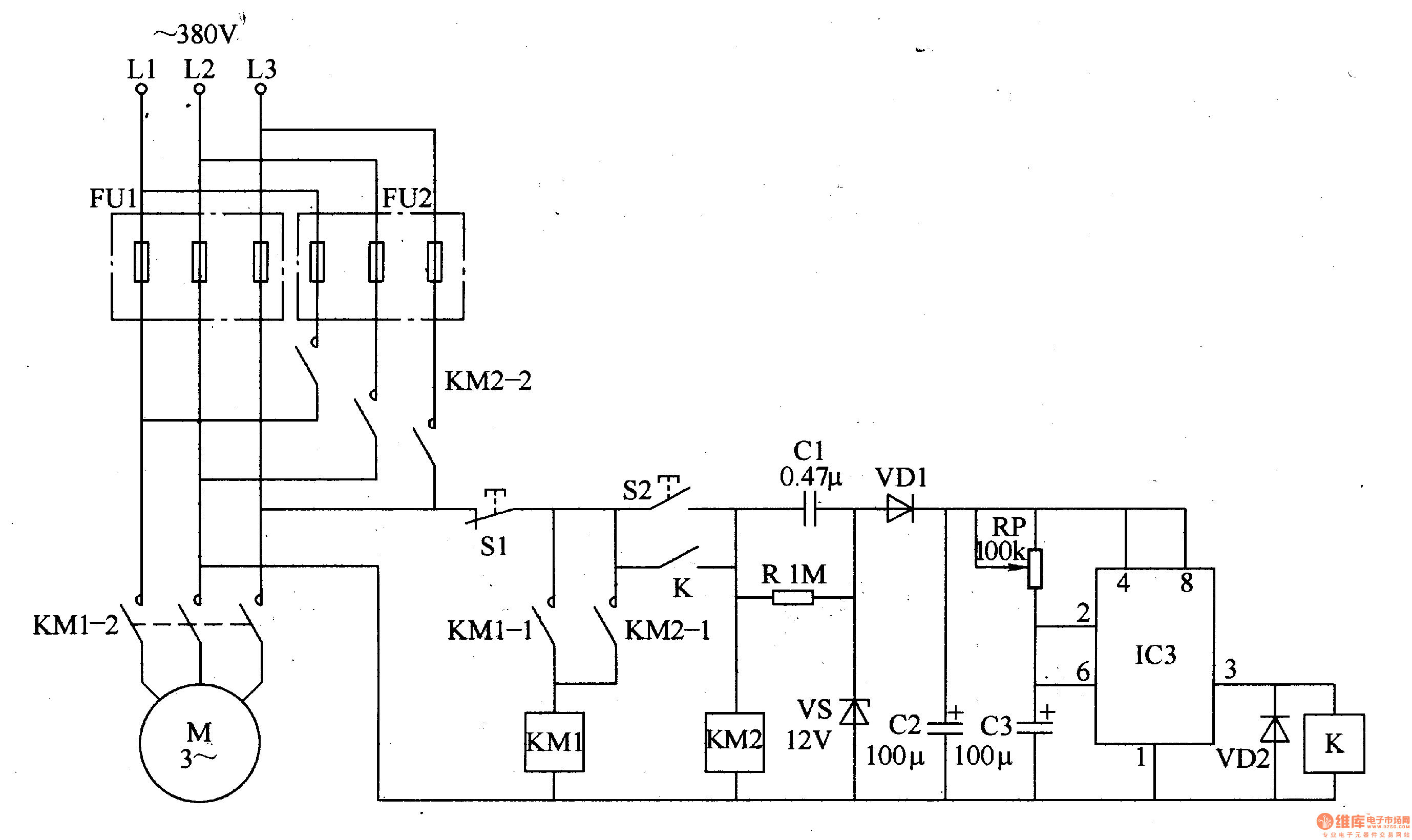

　　该电动机双路保险起动器电路由第1路熔断器FUl、第2路熔断器FU2、停止按钮Sl、起动按钮S2、交流接触器KMl、KM2、继电器K、电容器Cl-C3、二极管VDl、VD2、电阻器R、稳压二极管VS、电位器RP和时基集成电路IC组成，如图8-57所示。

　　按下起动按钮S2后，KM2吸合，其常开触头KM2-l和KM2-2接通，电动机M起动运转。与此同时，L2、L3两端的交流电压经Cl降压、VS稳压、VDl整流及C2滤波后，为IC提供+l2V工作电源。
　　IC通电工作后，由于C3两端电压不能突变，IC的2、6脚为低电平，3脚输出高电平，使K吸合，其常开触义接通。此时松开S2，KM2和K仍维持吸合状态。随后+l2V电压经RP对C3充电，使IC的2脚、6脚电压不断上升，当两脚电压达到8V时，IC内电路翻转，3脚变为低电平，K释放，其常开触头断开，使KM2断电释放，附加大电流熔断器FU2被KM2的常开触头断开，电动机仅在熔断器FUl(与电动机额定电流相适应的熔断器)的保护下工作。
　　调节RP的阻值，便K保持吸合的时司比电动机的起动时司略长即可。
　　元器件选择
　　R选用lW金属膜电阻器。
　　RP选用小型有机实心电位器或可变电阻器。
　　Cl选用耐压值为l0OOV的涤纶电容器或CBB电容器;C2和C3均选用耐压值为16V的铝电解电容器。
　　VDl和VD2均选用1N4007型硅整流二极管。
　　VS选用lW、l2V的硅稳压二极管，例如1N4742等型号。
　　IC选用NE555型时基集成电路。
　　K选用JQX-4F型l2V直流继电器。
　　Sl、S2和KMI、KM2、FUl、FU2应根据电动机的实际功率而定。
　　据M的功率而定。
