光控霓虹灯一

出处：liudewei时间：2008-08-31

　　本例介绍的光控霓虹灯，在白天不工作，夜晚自动通电工作，可以控制4组宇灯或4幅图案霓虹灯依次递增发光。
　　电路工作原理

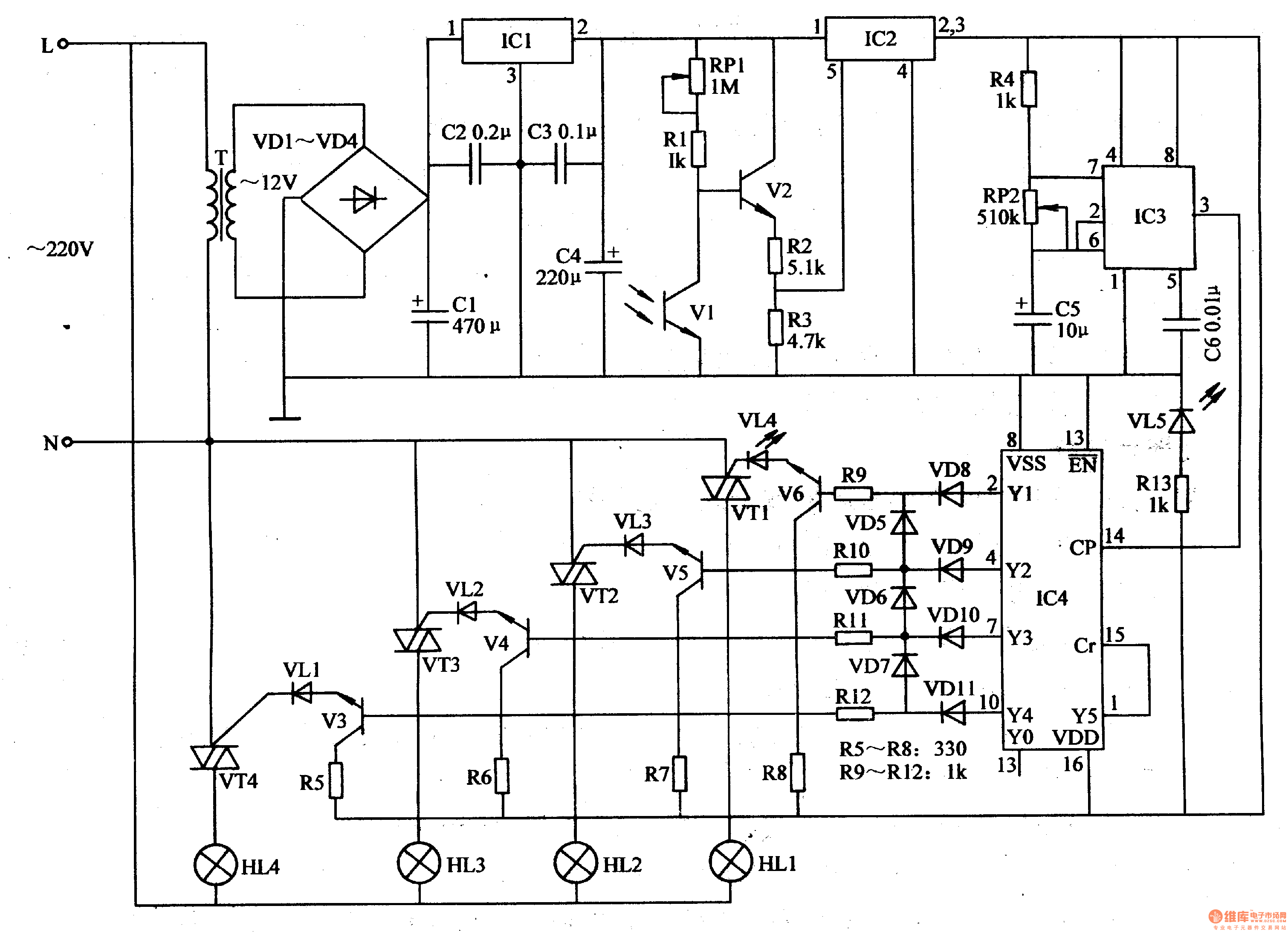

　　该光控霓虹灯电路由电源电路、光控电子开关、脉冲发生器和灯光控制电路组成，如图1-185所示。

　　电源电路由电源变压器T、整流二极管VDl-VD4、电阻器R13、电容器Cl-C4、发光二极管VL5和三端稳压集成电路ICI组成。
　　光控电子开关电路由光控晶体管Vl、晶体管V2、电子开关集成电路IC2、电阻器Rl-R3和可变电阻器RPl组成。
　　脉冲发生器电路由电阻器R4、可变电阻器RP2、电容器C5、C6和时基集成电路IC3组成。
　　灯光控制电路由时基集成电路IC4、二极管VD5-VDll、发光二极管VLl-VL4、电阻
器R5-Rl2、晶体管V3-V6、晶间管VTl-VT4和霓虹灯HLl-HL4组成。
　　交流220V电压经T降压、VDl-VD4整流、Cl滤波、ICl稳压后，在C4两端产生+I2V工作电压。
　　白天;Vl受光照射呈低阻状态，V2截止，IC2内部的电子开关囚5脚为低电平而处于关断状态，lC3和1C4无+l2V工作电压，VTl-VT4均截止，HLl-HL4不亮。
　　夜晚，Vl无光照射而变为高阻状态，V2正偏导通，IC2的5脚变为高电平，其内部的电子开关接通，2脚、3脚输出+12V电压，lC3和1C4通电工作。
　　脉冲发生器振荡工作后，从lC3的3脚输出低频振荡信号，作为I叫第14脚的计数脉冲。IC4在计数脉冲的作用下，其YO-Y5端依次轮流输出高电平，使V3-V6和VT1-VT4依次导通，霓虹灯HLl-H门依次点亮。
　　当IC4的Yl端输出高电平时，V3和VTl导通，VL4和HLl点亮。
　　当IC4的Y2端输出高电平时，V3、V4和VTl、VT2均导通，VL4、VL3和HLl、HL2均点亮。
　　当IC4的Y3端输出高电平时，V3-V5和VTl-VT3均导通，VL2-VL4和HLl-HL3均点亮。
　　当IC4的Y4端输出高电平时，V3-V6和VTl-VT4均导通，VLl-VL4和HLl-HL4均点亮。
　　当IC4的Y5端输出高电平时，IC4强制复位，YO端输出高电平，V3-V6和VTl-VT4均截止，VLl-VL4和HLl-HL4均熄灭。
　　随后各霓虹灯又逐个点亮，然后再全部熄灭，此工作过程周而复始。
　　调整RPl的阻值，可改变光控的灵敏度。
　　调整RP2的阻值，可改变脉冲发生器的振荡频率，从而改变各霓虹灯变换发光的速度。
　　元器件选择
　　Rl-Rl2选用1/4W金属膜电阻器或碳膜电阻器。
　　RPl和RP2均选用有机实心可变电阻器。
　　Cl、C4和C5均选用耐压值为16V的铝电解电容器;C2、C3和C6选用独石电容器或涤纶电容器。
　　VDl-VD4均选用1N4007型硅整流二极管;VD5-VDll均选用1N4148型硅开关二极管。
　　VL1-VL5选用φ3mm或φ5mm的发光二极管。
　　Vl选用3DU系列的光敏晶体管;V2-V6选用S9013或S9014型硅NPN晶体管。
　　VTl-VT4均选用6-1OA、600V的双向晶闸管。
　　ICl选用LM7812或CW7812型三端稳压集成电路;IC2选用TWH8778或QT3353型电子开关集成电路;IC3选用NE555型时基集成电路;IC4选用CD4017型十进制计数/脉冲分配器。
　　T选用5-8W、二次电压为13-15V的电源变压器。
