光控霓虹灯 二

出处:hugerat时间:2008-08-31
  本例介绍的光控霓虹灯,具有定时功能,它在白天不工作,夜晚自动通电点亮,工作4-6h(夏季4h,冬季6h)后又能自动切断电源。
  电路工作原理

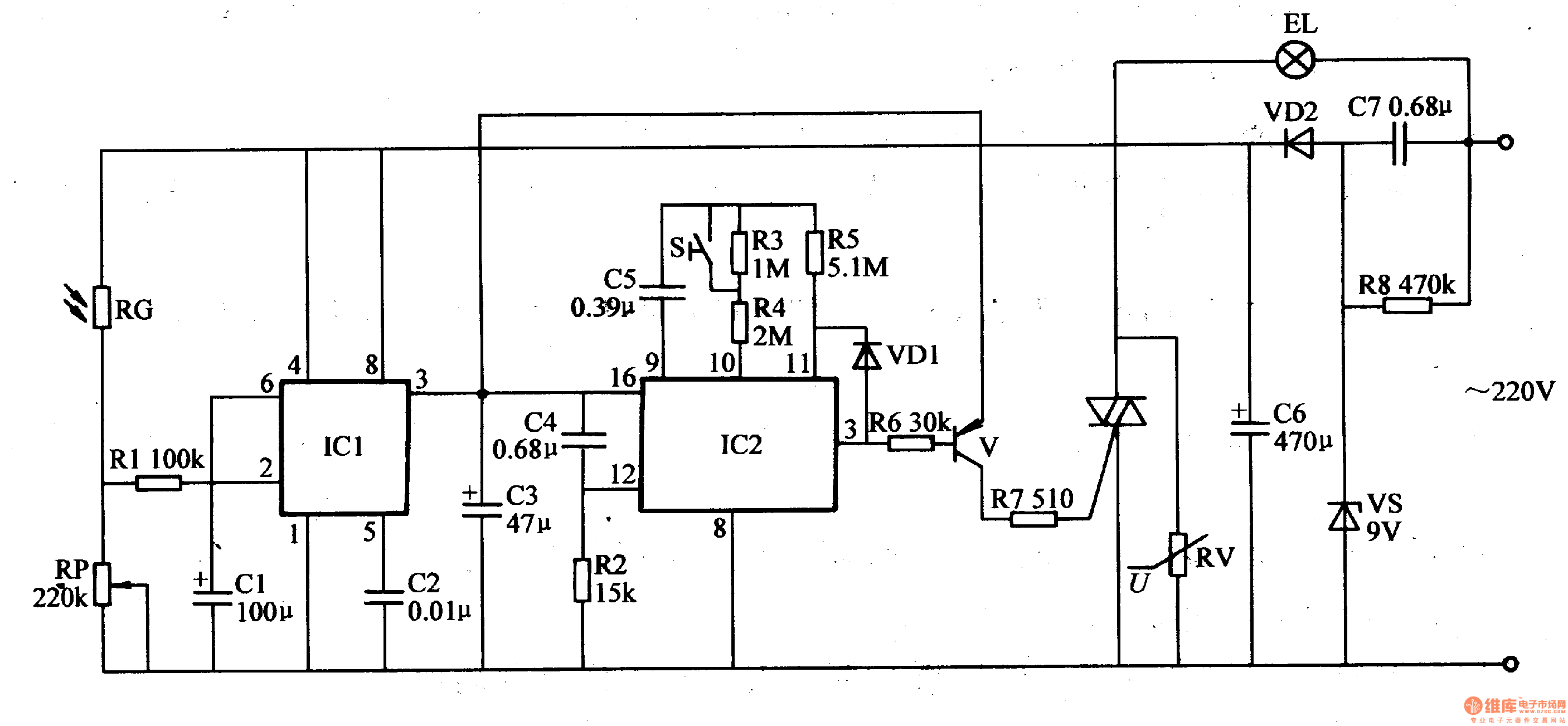

  该光控霓虹灯电路由光控电路、定时控制电路、控制执行电路和电源电路组成,如图1-186所示。

  光控电路由光敏电阻器RG、电阻器Rl、可变电阻器RP、电容器Cl、C2和时基集成电路ICl组成。
  定时控制电路由二进制串行计数/分配器集成电路IC2、电阻器R2-R5、电容器C3-C5、二极管VDI和开关S组成。
  控制执行电路由电阻器R6、R7、压敏电阻器RV、晶体管V和晶闸管VT组成。
  电源电路由降压电容器C7、泄放电阻器R8、稳压二极管VS、整流二极管VD2和滤波电容器C6组成。
  交流220V电压经C7降压、VS稳压、VD2整流及确滤波后,为ICl提供+8.4V工作电源。
  白天,RG受光照射呈低阻状态,ICl的2脚、6脚为高电位 (高于5·6V),3脚输出电平,lC2和V因无工作电源而不工作,VT处于截止状态,HL(霓虹灯原电路)不工作。
  夜晚,RG无光照或光照变弱而阻值增大,ICl的2脚、6脚变为低电位 (低于2·8V),脚输出高电平,IC2通电工作并开始计时,其3脚 (Q14端)输出低电平,V和VT导通,通电工作。定时时间(夏季为4h,冬季为6h)结束时,IC2的3脚由低电平变为高电平,V和VT导通,HL停止工作。
  调节RP的阻值,可改变光控的灵敏度。
  S为定时时间选择开关,将S接通时,定时时司为4h;将S断开时,定时时间为6h。
    元器件选择
  Rl-R8选用1/4W金属膜电阻器或碳膜电阻器。
  RP选用有机实心可变电阻器。
  RG选用亮阻小于5kΩ、暗阻大于lMΩ的光敏电阻器。
  RV选用MYFG471型氧化锌压敏电阻器。
  Cl、C3和C6均选用耐压值为16V的铝电解电容器;C2和C4、C5均选用独石电容器;C7选用耐压值为630V的CBB聚丙烯电容器。
  VDl选用1N4148型硅开关二极管;VD2选用1N4007型硅整流二极管。
  VS选用1N4739(lW、9V)型硅稳压二极管。
    V选用S9015或S8550型硅PNP晶体管。
  VT选用lOA、600V的双向晶闸管。
  ICl选用NE555或5G1555型时基集成电路;IC2选用CD4060或CD4060、MC14060型14位二迸制串行计数/分频器集成电路。
  S选用小型单极拨动式开关。
