  本例介绍的光控路灯在白天熄灭,天黑自动点亮,可用于乡村、住宅小E的街道照明。
  电路工作原理

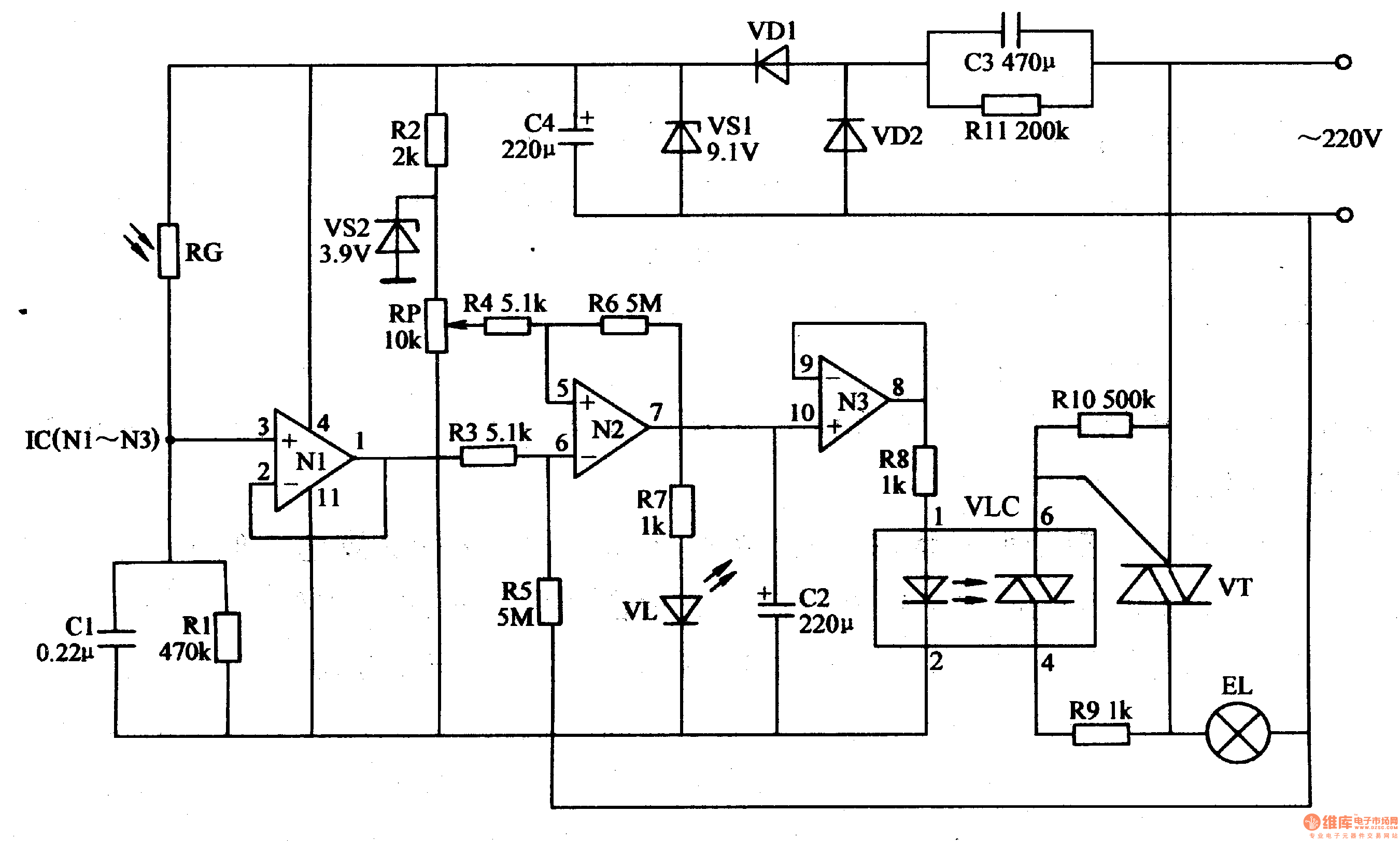

  该光控路灯电路由电源电路、环境光线检测电路和控制电路组成,如图1-182所示。

  电源电路由降压电容器C3、泄放电阻器Rll、整流二极管VDl、VD2、稳压二极管VSl和滤波电容器C4组成。
  环境光线检测电路由光敏电阻器RG、电容器Cl、电阻器Rl-R7、可变电阻器RP、稳压二极管VS2、发光二极管VL和运算放大器IC(Nl-N3)内部的Nl、N2组成。
  控制电路由IC内部的N3、电容器C2、电阻器R8-RlO、光耦合器VLC和晶可管VT组成。
  交流220V电压经C3降压、VDl和VD2整流、VSl稳压及C4滤波后,为IC提供+gV电压。
  白天,环境光较亮,RG受光照射呈低阻状态,Nl因正相输入端高于反相输大端电压而输出高电平 (约8V左右),N2和N3均输出低电平,VLC内部的发光二极管不亮,光控晶闸管不导通,VT处于截止状态,路灯EL不亮。
  夜晚,RG元光照射而变为高阻状态,使Nl输出低电苹 (低于lV),N2和N3均输出高 电平,便VLC和VT导通工作,EL点亮。
  调节RP的阻值,使EL在夜幕降临时点亮,在天亮时熄灭。
  元器件选择
  Rl-RlO选用1/4W金属膜电阻器或碳膜电阻器;Rll选用1/2W金属膜电阻器。
  RP选用膜式可变电阻器。
  RG选用暗阻大于5MΩ、亮阻小于2kΩ的光敏电阻器。
  Cl选用独石电容器或涤纶电容器;C2和C4均选用耐压值为16V的铝电解电容器;C3选用耐压值为400V以上的CBB电容器或涤纶电容器。
  VDl和VD2均选用1N4007型硅整流二极管。
  VSl选用lW、9.lV的硅稳压二极管;VS2选用1/2W、3.9V的硅稳压二极管。
  VL选用φ5mm的红色发光二极管。
  VT选用电流容量为24A、耐压值为600V的大功率双向晶闸管,例如BTA24-600B等型号。
  IC选用LM324或HA17324型四运放集成电路。
  VLC选用MOC3041或MOC3061过零通断型光耦合器。
