由双向可控硅与单结晶管组成的控制电路

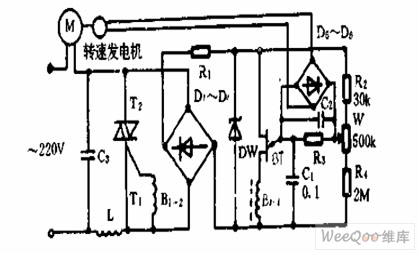

　　如图为由双向可控硅与单结晶管组成的控制电路。该电路利用转速发电机进行反馈以维持马达转速的稳定。电源经D1~D4组成桥式整流电路，R1与稳压管DW构成稳压电路，供给单结晶管等工作电压。此电压经电阻R2，R4以及W分压作为基准电压。转速发电机产生一个与主马达转速成正比例的电压，经D5~D8整流，再经C2滤波，在电阻R3上产生一个反馈电压。因此，在电容C1上的控制电压为基准电压与反馈电压之差，并用该电压差去控制单结管BT的振荡脉冲。
