光控路灯十三

出处：zjp8683463时间：2008-08-31

　　本例介绍的光控路灯，在白天不工作，天黑时自动点亮，在半夜行人稀少时能自动关闭路灯。
　　电路工作原理

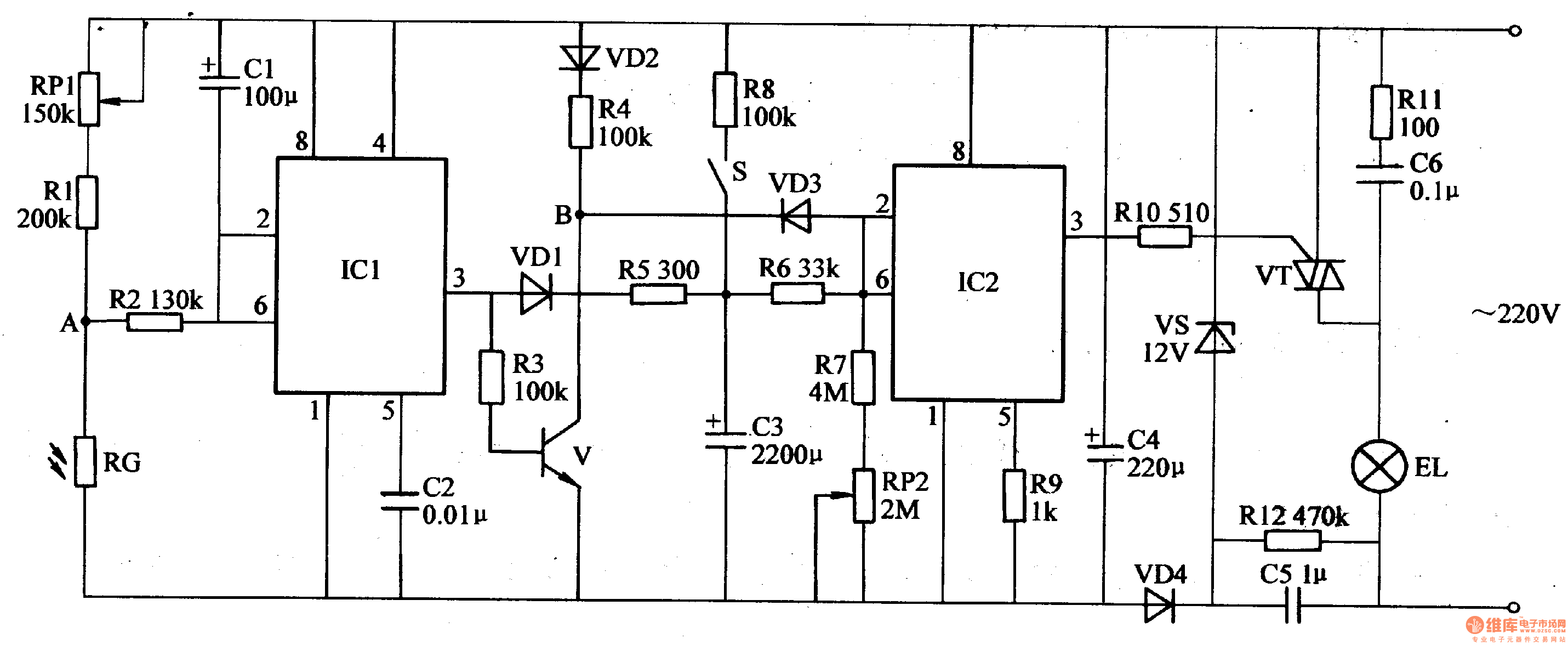

　　该光控路灯电路由电源电路、光控电路和定时控制电路组成，如图1-181所示。

　　电源电路由电阻器RI2、电容器C4、C5、二极管VD4和稳压二极管VS组成。
　　光控电路由光敏电阻器RG、可变电阻器RPl、二极管VDl、VD2、电阻器Rl-R4、电容器Cl、C2、晶体管V和时基集成电路ICl组成。
　　定时控制电路由电阻器R5-Rll、电容器C3、C6、可变电阻器RP2、时基集成电路IC2、开关S和二极管VD3组成。
　　交流220V电压经C5降压、VS稳压、VD4整流及叫滤波后，为光控电路和定时控制电路提供l2V(Vcc)直流工作电压。
　　白天，RG受光照射呈低阻状态，A点电位较低，使ICl的2脚电压低于Vcc/3，其3脚输出高电平，该高电平通过VDl和R5向C3充电的同时，还使V正偏导通，B点变为低电平，使IC2的2脚低于Vcc/3，1C2的3脚输出高电平，VT处于截止状态，路灯EL不亮。
　　夜晚，RG因无光照射 (或光照极弱)而变为高阻状态，A点电位升高，IC1的6脚电压高于2Vcc/3，其3脚输出低电平，VDl、VD3和V均截止，VD2导通，B点变为高电平，IC2的6脚电压也高于2Vcc/3，IC2的3脚输出低电平，使VT受触发而导通，EL点亮。同时，C3通过R6、R7和RP2缓慢放电，便IC2的2脚电压随之下降，延时约4·5-6·5h，当IC2的2脚电压降至Vcc/3时，其3脚又输出高电平，使VT截止，EL熄灭。
　　调节RPl的阻值，可改变光控的灵敏度。
　　调节RP2的阻值，可改变定时时间。
　　将S接通时，路灯白天关闭，夜晚点亮，无定时功能。
　　元器件选择
　　Rl-R9均选用1/4W金属膜电阻器;RIO-Rl2均选用1/2W的金属膜电阻器。
　　RPl和RP2均选用有机实心可变电阻器。
　　RG选用亮阻小于lOkΩ、暗阻大于IMΩ的光敏电阻器。
　　Cl和C3均选用耐压值为16V的铝电解电容器;C2选用独石电容器;C4选用耐压值为25V的铝电解电容器;C5和C6均选用耐压值为400V的CBB电容器。
　　VDl-VD3均选用1N4148型硅开关二极管;VD4选用1N4007型硅整流二极管。
　　VS选用lW、l2V的硅稳压二极管，例如lN4742等型号。
　　V选用S9013或3DG6型硅NPN晶体管。
　　VT选用耐压值为400V的双向晶呵管，其电流容量视路灯的总功率而定。
　　ICl和IC2均选用NE555型时基集成电路。
　　S选用单极拨动式开关。
