彩灯控制器 三十六

出处:wuhanhebin时间:2008-08-30
  本例介绍的彩灯控制器,能控制5路彩灯 (可在一个平面上组成各种图形或图案)使之按逐路递增点亮、逐路递减熄灭的显示方式闪烁发光。
  电路工作原理

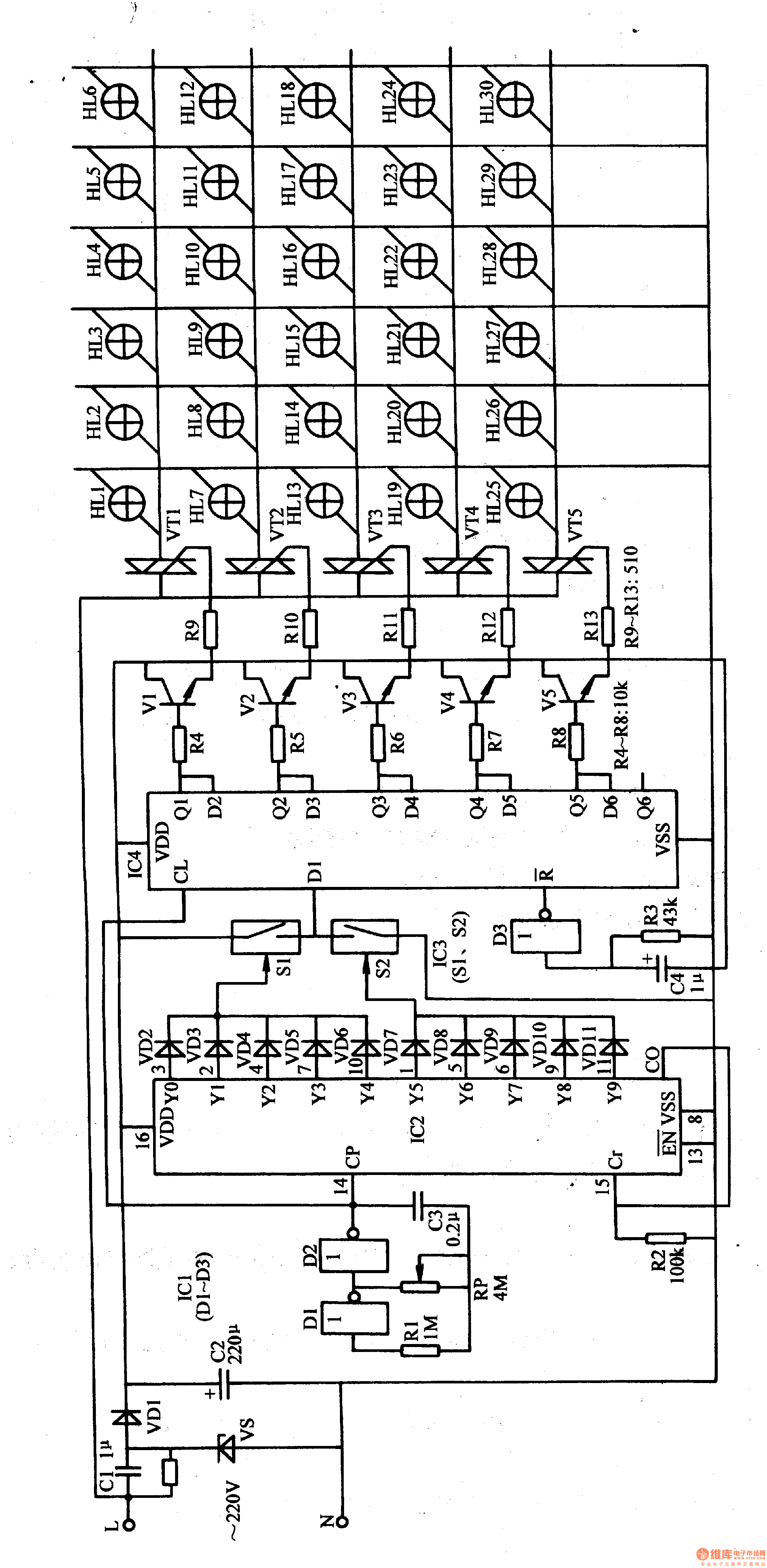

  该彩灯控制器电路由电源电路、多谐振荡器、脉冲控制电路和彩灯驱动控制电路组成,如图1-152所示。

  电源电路由降压电容器Cl、泄放电阻器Rl4、稳压二极管VS、整流二极管VDl和滤波电容器C2组成。
  多谐振荡器由非门集成电路ICl(Dl-D3)内部的Dl、非门D2、电阻器Rl、电位器RP和电容器C3组成。
  脉冲控制电路由计数/脉冲分配器集成电路IC2、电阻器R2、二极管VD2-VDll和电子开关集成电路lC3(51、52)组成。
  彩灯驱动控制电路由ICl内邵的非门D3、电阻器R3-R13、电容器C4、六D触发器集
成电路IC4、晶体管Vl-V5、晶闸管VTI-V仍和彩灯HLl-HL30组成。
  交流220电压经Cl降压、VS稳压、VDl整流及C2滤波后,为lCl-lC4和Vl-V5提供近l2V直流工作电压。
  多谐振荡器振荡工作后,输出频率为2Hz的振荡脉冲信号,为IC2提供计数脉冲。IC2在计数脉冲的作用下,其YO-Yg端依次轮流输出高电平。
  C4、R3和D3组成lC4的复位电路,在通电后为lC4提供复位脉冲,使IC4清零复位,Ql-Q5端均输出低电平,Vl-V5和VTl-VT5均截止,HLl-HL30均不亮。
  当IC2的YO-Y4端轮流输出高电平时,lC3内部的Sl接通,使IC4的Dl端输人高电平,Ql-Q5输出端依次输出高电平,Vl-V5和VTl-VT5依次导通,HLl-HL30依次递增点亮。即当lC4的Ql端输出高电平时,VI和VTl导通,HLl-H历点亮;当IC4的Q2端输出高电平时,V2和VT2也导通,HL7-HL12,12点亮 (HLl-HL6维持点亮状态)……;当lC4的Q5端输出高电平时,V5和VT5导通,HT5-HL30点亮 (此时HLl-HL30全部点亮)。
  当IC2的Y5-Yg端轮流输出高电平时,IC3内部的Sl关断,S2接通,IC4的Dl端输入低电平,D2-D6端依次输出低电平,使Vl-V5和VTl-VT5依次截止,HLl-HL3O依次递减熄灭。即当lC4的D2端输出低电平时,Vl和VTl截止,HLl-H历熄灭;当I叫的D端输出低电平时,V2和Vm截止,HL7-HLl2熄灭……;当IC4的D6端输出低电平时,V5和VT5截止,HL25-HL30熄灭 (此时HLl-HL30均熄灭)。
  以上工作过程周而复始,使5路彩灯逐路递增点亮后又逐路递减熄灭,产生丰富多彩的灯光效果。
  调节RP的阻值,可改变多谐振荡器的振荡频率从而改变彩灯闪烁变化的频率。
  元器件选择
  Rl-R14选用1/4W金属膜电阻器或碳膜电阻器。
  RP选用有机实心电位器。
  Cl选用耐压值为400V以上的CBB聚丙烯电容器;C2和C4均选用耐压值为25V的铝电解电容器;C3选用独石电容器或涤纶电容器。
  VDl选用1N4007型硅整流二极管;VD2-VDll均选用1N4148型硅开关二极管。
  VS选用1N4742(1W、l2V)型硅稳压二极管。
  Vl-V5均选用S9013型硅NPN晶体管。
  VT1-VT5均选用3A、400V以上的双向晶闸管,例如TLC336A等型号。
  lCl选用CD4069或CC4069、MCl4069型六非门集成电路;IC2选用CD4017或CC4017、MCl4017型十进制计数/脉冲分配器集成电路;lC3选用CD4066或CC4066型模拟电子开关集成电路;IC4选用CD4017或CC40174型六D触发器集成电路。
  HLl-HL30均选用220V、l0-25W的彩色灯泡。HLl-HL6和HLl9-HL24为红色,HL7-HLl2为绿色,HLl3-HL18为黄色,HL25-HL30为蓝色。
