本文介绍的这种音频换色灯，在音频们信号的驱动下可呈现出几百种色彩，色彩的变化规律与音频频率与音频电平大小相一致。

　　电路原理

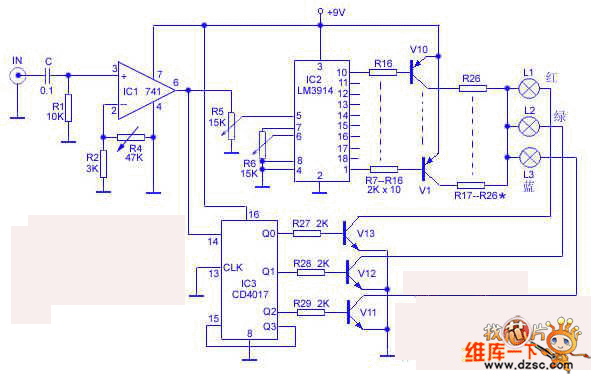

　　该音频换色灯的电路如图所示。音频信号从电路“IN”端输入，经放大器IC1缓冲放大后一路送至十点LED电平指示器IC2的输入端，将该音频信号电平分十个等级的电平大小指示；另一路送至十进制计数器IC3的14端，将该音频频率进行三分频处理。放大器IC1的增益可由电阻R4作适当调节。电阻R5用来调节输入IC2的电平大小，使音频信号在IC2指示输出端上的指示既能达到满幅且变化分明。当某一信号电压输入IC2后其对应的某个指示输出端被选通，于是相应的三极管导通，将对应阻值的限流电阻接入红、绿、蓝三只彩色灯泡电路中。由于限流电阻R17～R26的阻值由大渐小，在三极管V1～V10依次导通的过程中，灯泡亮度从暗逐渐变亮，即输入电路中音频信号的大小与各灯泡的亮度相对应。R17～R26的阻值可根据试验分别确定，使各灯泡从暗到亮均匀地分为十个等级即可。

　　经IC1放大后的另一路音频信号直接加至IC3的14端，使计数器IC3在音频频率的控制下不断计数。由于被放大的音频信号幅度较大，则IC3的计数速度大致与音频频率相一致。三极管V11～V13轮流导通的速度较快。在V11～V13依次导通时分别接通彩灯L3～L1，由V11～V13将L3～L1作快速切换便于三只彩灯的混色叠加。

　　本电路中混色彩灯所产生的显示效果由三色彩灯L1～L3的亮度等级的均匀程度与V11～V13的切换速度确定，因此R17～R26的阻值为较关键的参数，应仔细调整后确定。红、绿、蓝三色彩灯外应罩上一层白色磨砂玻璃，使之能够进行混色叠加。若需要可对L1～L3的个数作适当扩展，以增强显示效果。

　　元件选择：图中IC1为运放？A741，IC2为十点LED电平指示器LM3914，IC3为十进制计数器CD4017。三极管V1～V13均选用达林顿管，功率P≥2.5W，电阻R17～R26选用2W功率电阻，L1～L3分别选用红、绿、蓝6V灯泡。电源为9V稳压电源，其它元件规格无特殊要求。

　　电路调试：电路制作好后经检查无误，即可通电进行调试。先将各彩灯装入混色罩内并调好各灯的位置，然后通电，在“IN”端输入音频信号，调节R5使L1～L3达到亮度大并变化分明，再调节R4～R6使彩灯显示颜色变化纷繁。这样反复调试几次，即可获得满意的效果。
