夜晚突然停电会给你的生活带来不便。本文的应急灯电路简单、成本低廉，只要市电一停应急灯自动点亮，给你的生活带来方便。

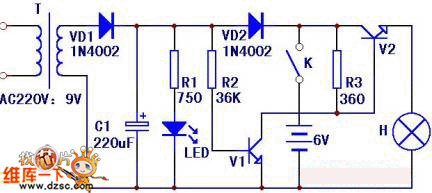

　　工作原理：电路如图所示，220V市电经变压器T降压、VD1整流后，在电容器C1 上得到大约9V的直流电压。此电压一路经VD2对蓄电池充电，一路经电阻R2为V1提供基极偏压，使V1饱和导通，V2截止， 灯泡H不亮。当市电突然停电后，C1两端的电压消失，由于VD2的隔离作用，使R2上无电流流过，V1截止，此时蓄电池的正极经R3为V2提供基极电流使其导通，灯泡H点亮。R1、LED组成电源指示电路。

　　制作与调试：所有元件无特殊要求，变压器可用3~5W的小型变压器。V1用3DG130、β值大于50。V2用3DD15 β值大于30。H可选用3V的小灯泡。本电路调试简单，只要焊接无误，开机即可工作。
