　　本例介绍的彩灯控制器，采用SH-868型专用彩灯控制集成电路 (内储21首乐曲，复合双音)，可驱动4路彩灯，使之随着音乐的节奏产生4订金亮、4灯跳动、双灯对闪、单灯跳动和双灯跳动等灯光效果。
　　电路工作原理

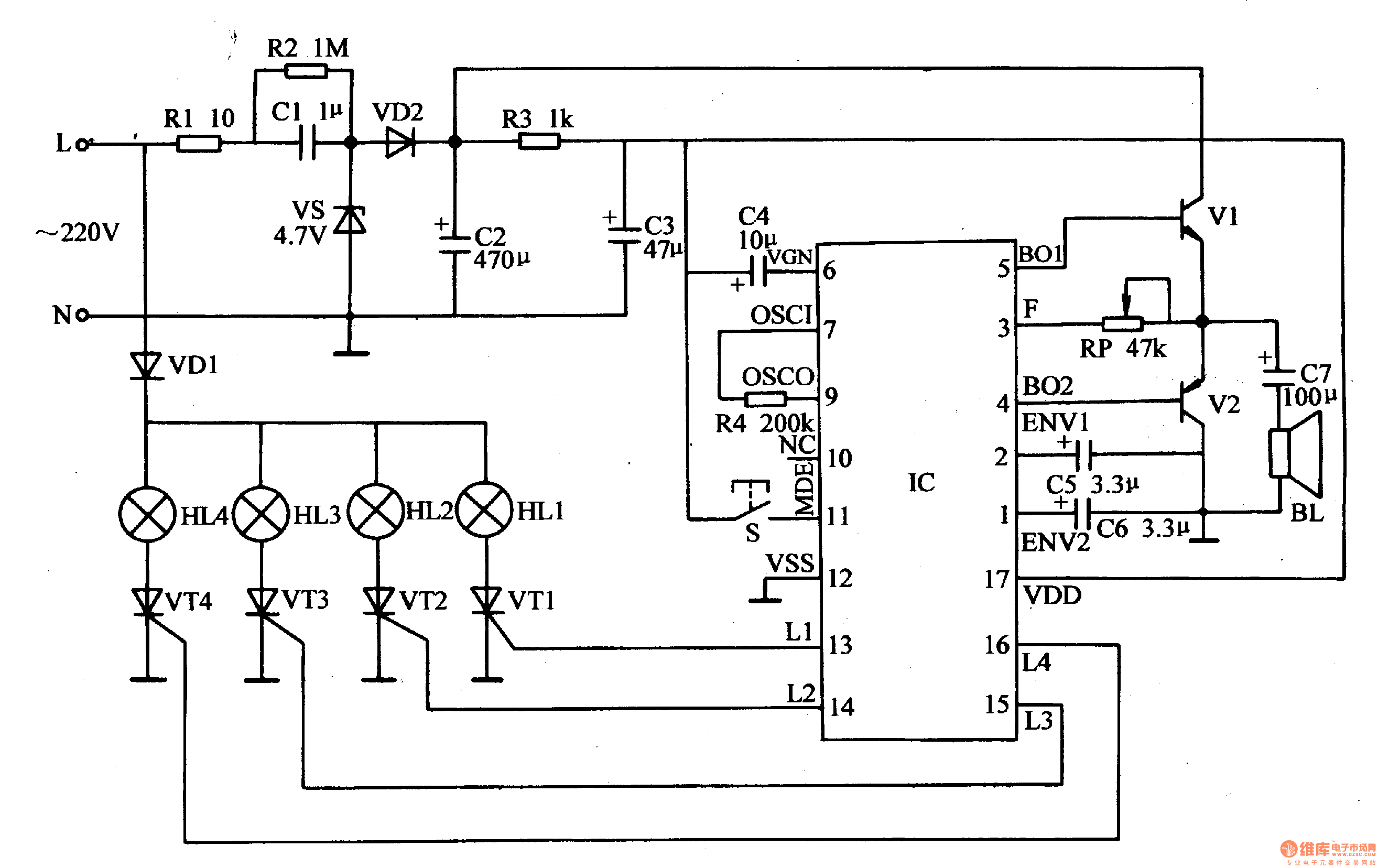

　　该彩灯控制器电路由电源电路、彩灯驱动控制电路和音频功率放大电路组成，如图1-150所示。

　　电源电路由电阻器Rl-R3、电容器Cl-C3、稳压二极管VS和整流二极管VD2组成。
　　彩灯驱动控制电路由集成电路IC、电阻器R4、电容器C4-C6、控制按钮S、二极管VDl、晶闸管VTl-VL4和彩灯HLl-H帖组成。
　　音频功率放大电路由晶体管VI、V2、可变电阻器RP、电容器C7和扬声器BL组成。
　　交流220V电压经Rl和Cl限流降压、VS稳压、VD2整流及C2、R3、C3滤波后，为IC提供4.7V直流工作电压。
　　IC通电工作后，其13-16脚 (L1-L4端)输出变化的触发控制信号，通过控制VT1-VT4的工作状态来控制HLl-H饵的闪光效果。IC的4、5脚输出的音频信号经Vl、V2放大后，驱动BL发出音乐声。
　　S为灯光模式选择按钮，每按动S，即可改变一种灯光模式。
　　元器件选择
　　Rl选用lW金属膜电阻器;R2和R3选用1/2W金属膜电阻器或碳膜电阻器;R4选用l/4W碳膜电阻器。
　　RP选用合成膜可变电阻器。
　　Cl选用耐压值为630V的CBB电容器;C2-C7均选用耐压值为l6V的铝电解电容器。
　　VDl选用lN5406型硅整流二极管;VD2选用1N4007型硅整流二极管。
　　VS选用lW、4.7V的硅稳压二极管。
　　VTl-VW均选用600V、lA的晶闸管，例如MCRlO0-8等型号。若每路彩灯的功率大于100W，则应选用电流容量大一些的晶闸管。
　　Vl选用S8050型硅NPN晶体管;V2选用S8550型硅PNP晶体管。
　　BL选用0.5W、8Ω的电动式扬声器。
　　S选用小型动合按钮。
