电子密码锁九

出处：powte时间：2008-08-20

　　本例介绍一款光控式电子密码锁，它利用红外线传感器进行光控编码，通过特制的钥匙(开有固定孔位的卡片)进行解码。当使用的钥匙正确时，该电子密码锁能正常开锁;若使用的钥匙不对，则无法打开电子密码锁，同时报警器会发出报警声。该装置可用于家庭或仓库、保险柜等场所。
　　电路工作原理

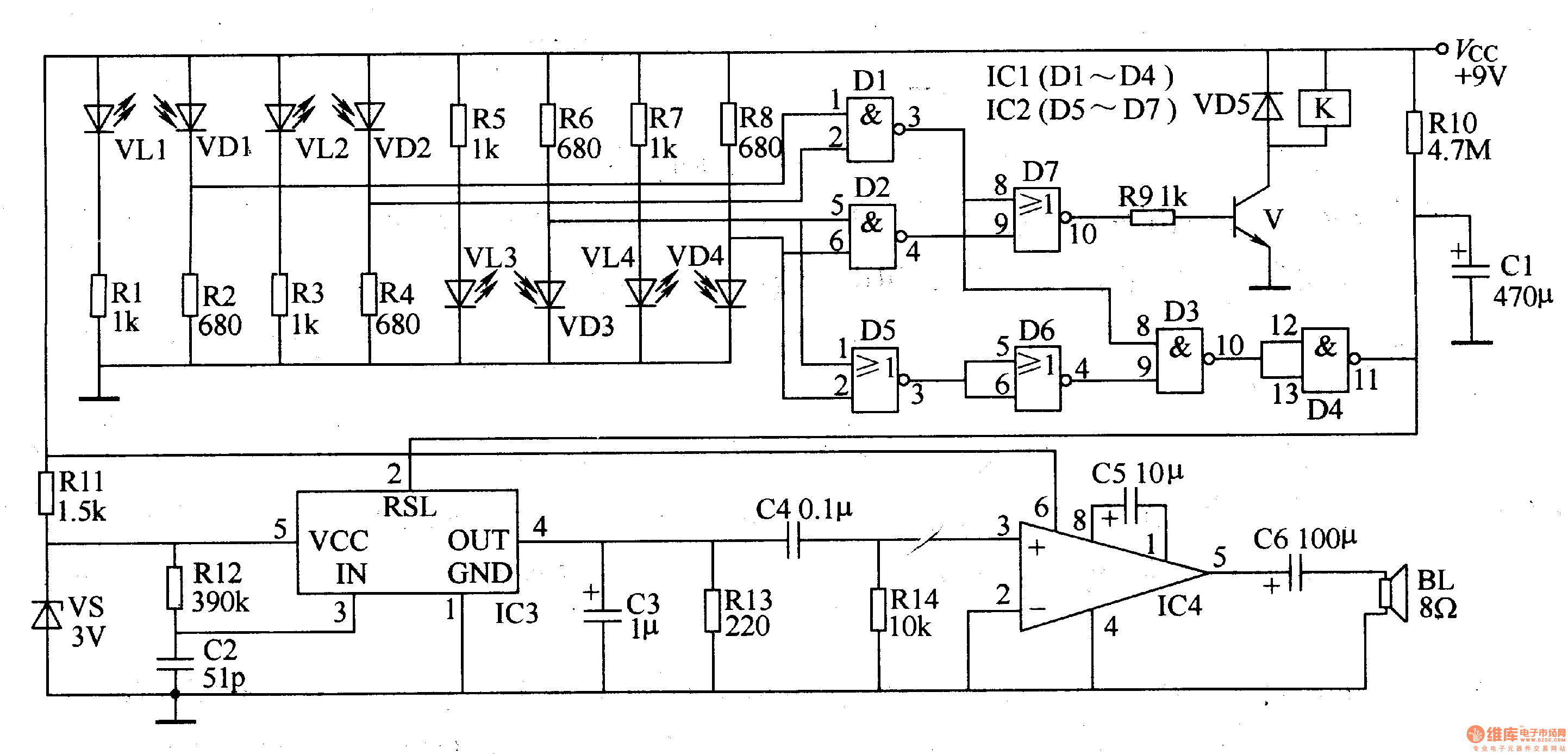

　　该电子密码锁电路由光控编码电路、逻辑控制电路、控制执行电路和报警器组成，如图3-106所示。

　　光控编码电路由红外发光二极管VLl-VM、红外接收光敏二极管VDl-VD4和电阻器Rl-R8组成。
　　逻辑控制电路由与非门集成电路ICl(Dl。D4)和或门集成电路IC2(D5-D7)组成。
　　控制执行电路由晶体管V、电阻器R9、二极管VD5和继电器K组成。
　　报警器电路由语音集成电路IC3、音频功率放大集成电路IC4、稳压二极管VS、电阻器RlO-R14、电容器Cl-C6和扬声器BL组成。
　　平时，VD1-VD4受VLI-VM发射的红外光照射，或非门D7的输出端与非门D4的输出端均为低电平，V截止，K处于释放状态，电子密码锁处于锁定状态;报警器不报警，电路处于守候状态。
　　开锁时，将卡片钥匙插入锁孔后，VLl和VL2发射的红外光线通过钥匙上的两个孔分别照射到VDl和VD2上，而VL3、VLA发射的红外光线被卡片钥匙隔断，逻辑控制电路对VDl-VD4两端的电压信号进行逻辑运算处理后，使D7输出高电平，V导通，K吸合，其常开触头将电磁铁 (电路申末画出)的工作电源接通，锁被打开。此时由于D4仍输出低电平，故报警器不工作。
　　若使用无效的钥匙开锁时，则D7的输出端仍保持低电平，而D4的输出端输出高电平，IC3受触发而工作，其4脚输出"抓贼呀"的语音电信号，该电信号经IC4功率放大后，驱动扬声器BL发出宏亮的语音报警声。
　　元器件选择
　　Rl－R14选用1/4W碳膜电阻器或金属膜电阻器。
　　Cl、C3、C5和C6均选用耐压值为16V的铝电解电容器;C2选用高频瓷介电容器;C4选用涤纶电容器。
　　VDl-VD4均选用PH302型红外光敏二极管;VD5选用lN4007型硅整流二极管。
　　VL1-VM均选用TLNll0型红外发光二极管。
　　VS选用1/2W、3V的硅稳压二极管。
　　V选用C8050或S8050、3DG8050型硅NPN型晶体管。
　　ICl选用CD4011型四与非门集成电路;IC2选用CD4001型四或非门集成电路;IC3选用LH168B或LQ-46等型号的内储 "抓贼呀"语音信息的语音集成电路;IC4选用LM386型音频功率放大集成电路。
　　K选用9VB直流继电器。
　　BL选用lW、8Ω的电动式扬声器。
