电子密码锁八

出处：zjp8683463时间：2008-08-20

　　本例介绍一款采用CD4044数字集成电路和少量外围元器件制作的电子密码锁，它具有电路简单、容易制作、成本低、保密可靠等特点，可用于防盗门、保险柜、文件柜等方面的电子控制。
　　电路工作原理

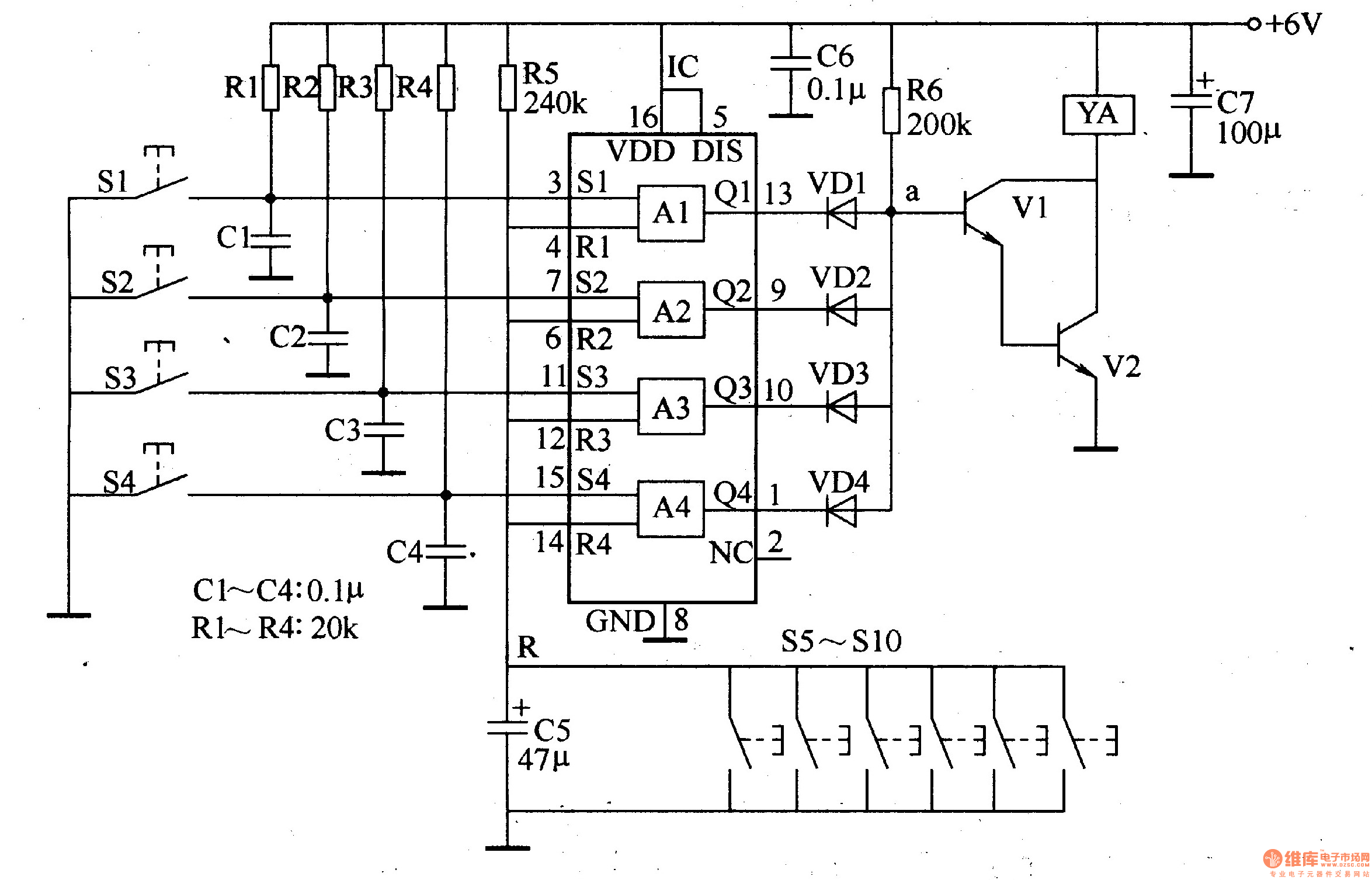

　　该电子密码锁电路由密码输入控制电路和控制执行电路组成，如图3-105所示。

　　密码输入控制电路由密码按钮S1-S10(S1-S4为有效密码，S5-S10为无效密码)、R-S触发器集成电路lC、电阻器R1-R5和电容器Cl-C5组成。
　　控制执行电路由二极管VDl-VD4、电阻器R6、晶体管Vl、V2和电磁铁YA组成。
　　C6和C7为电源滤波电容器。
　　S1-S4分别接lC内4个R-S触发器的置位端 (S1-S4端)，S5-S10并联在IC的4个复位端 (Rl-R4)上。IC在复位状态，其Ql-Q4输出端均输出低电平，VDl-VD4均导通，Vl和V2因Vl的基极为低电平而截止，电磁铁YA处于释放状态 (电子密码锁处于锁定状态)。
　　当按动S1-S4按钮时，IC的S1-S4端均加上低电平脉冲，使4个R-S触发器被触发置位，lC的Ql-Q4端均输出高电平，使VDl-VD4均截止，Vl的基极变为高电平后，Vl和V2导通，电磁铁YA吸合，将电子锁打开。
　　在输入密码时，若错按了55-510中任一按钮，则4个R-S触发器均强制复位，IC的Ql-Q4输出端均变为低电平，电子锁无法打开。R-S触发器强制复位的同时，C5经按下的无效按钮 (误码按钮)快速放电。在松开该无效按钮后，+6V电压经R5对C5充电 (延时lOs左右)，在C5末充满电之前，IC处于锁定状态，此状态下按任何按钮均无效。因此，只有准确地按动S1-4这4个开锁密码按钮，才能将密码锁打开。
　　为加强电子密码锁的保密性，可将4个有效密码与6个无效密码的分布次序任意排列。
　　元器件选择
　　Rl-R6选用1/4W碳膜电阻器或金属膜电阻器。
　　Cl-C4和C6选用独石电容器或涤纶电容器;C5和C7均选用耐压值为16V的铝电解电容器。
　　VDl-VD4选用1N4148型硅开关二极管。
　　Vl选用S9013或S9014型硅NPN晶体管;V2选用C8050或S8050、3DG8050型硅NPN体管。
　　IC选用CD4044型四R巧触发器集成电路。
　　S1-S10均选用微型动合 (常开)按钮或使用固定电话机的组合键盘开关代替。
