电子密码锁六

出处：bingo_2046时间：2008-08-20

　　本例介绍的电子密码锁采用分立元器件制成，它使用4位密码控制，可用作门锁或家用电器的电源控制。
　　电路工作原理

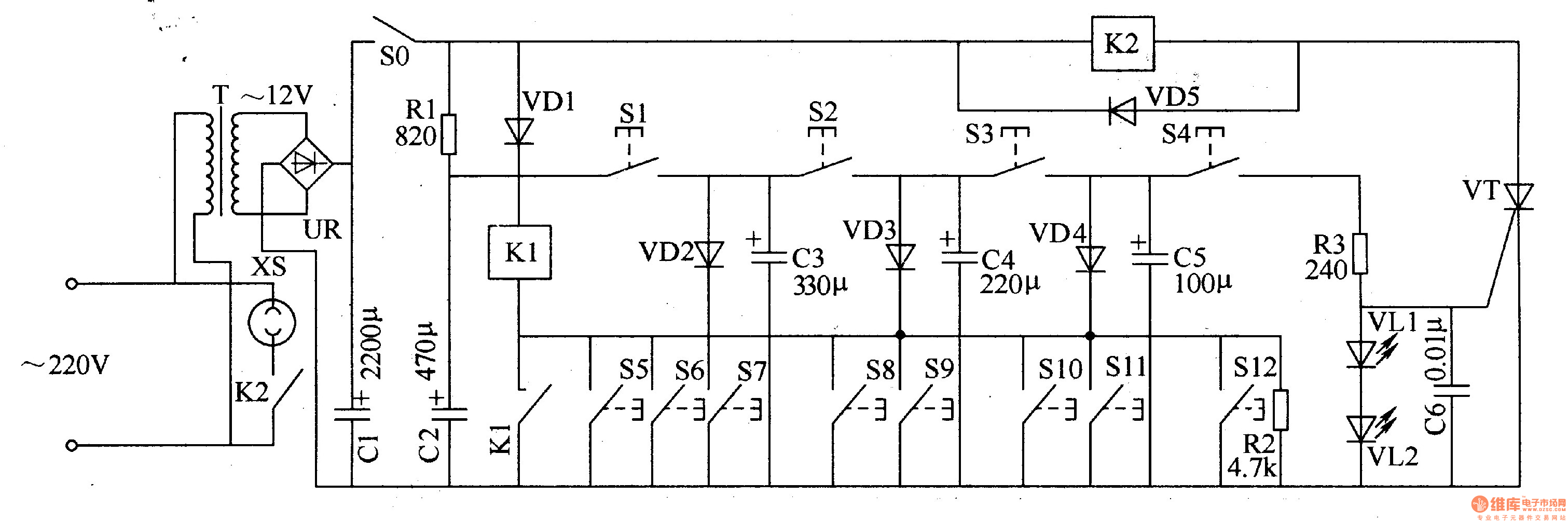

　　该电子密码锁电路由电源开关SO、电源变压器T、整流桥堆UR、继电器Kl、K2、密码按钮Sl-Sl2、晶同管VT、发光二极管VLl、VL2、二极管VD1-VD4、电阻器R1-R3和电容器Cl-C6组成，如图3-103所示。

　　交流220V电压经T降压、UR整流及Cl滤波后，为电路提供直流工作电源。
　　接通电源开关S0，按下S1时，电容器C3充电;按下S2时，叫被C3上所充的电荷充电;按下S3时，C5又被C4上的电荷充电;当按下S4时，C5上所充的电荷经R3加至VT的门极上，使VT导通，K2吸合，电子锁被打开，同时VLl和V愧点亮。实际应用时，可将S154编成任意一组4位数密码。
　　在输入密码的过程中，若错按了S5-S12中任意按键，则电容器C3、C4、C5中所存的电荷就会分别经VD2、VD3、VD4泄放掉，使继电器Kl吸合，其常开触头接通，使Kl自锁。此时再按S1-S12中各按键均不起作用，只有将电源开关SO(应安装在隐蔽处)断开后再接通，使Kl释放后，才能重新输入密码进行开锁。
　　元器件选择
　　Rl-R3选用1/4W碳膜电阻器或金属膜电阻器。
　　Cl-C4均选用耐压值为16V的超小型铝电解电容器;C5选用独石电容器。
　　VD1-VD4均选用1N4148型硅开关二极管;VD5选用lN4007型硅整流二极管。
　　VLl和VL2选用φ5mm，的普通发光二极管。
　　VT选用lA、lOOV的晶闸管，例如MCRlO0-6等型号。
　　UR选用IA、5OV的整流桥堆。
　　S0选用普通电源开关;S1-S12选用12只相同动合型微动按钮 (也可使用电话机的标准键盘，密码可以任意编组，即将S1-S4分别标注上4位容易记忆的数字作为密码)。
　　K1选用4098系列的gV直流继电器;K2选用l2V的直流继电器或电子锁。
