于2007年推出的LT3080代表了一种新的线性稳压器架构，其具有一个作为基准的电流源和一个用于输出放大器的电压跟随器。这种新型架构拥有诸多优点，包括可容易地通过稳压器的并联以提供更大的输出电流，和在低至零输出电压的情况下工作。由于输出放大器始终以单位增益运作，并未采用一个电阻设定分压器，因此输出电压范围内的带宽和 调整率是恒定的。瞬态响应与输出电压无关，而且调整率可用毫伏来规定，而不是输出的一个百分比。
表1概述了采用这种架构的器件系列。LT3091是这个系列中 增加的器件，这是一款1.5A低压差负输出线性稳压器，具可调电流限制和电流监视器。LT3091与这个系列的另一款负输出线性稳压器LT3090类似，但是额定电流比LT3090大超过一倍。
LT3091在需要低噪声或 输出的大电流、负电压应用中很有用。该器件具快速瞬态响应、高PSRR和低输出噪声。低压差有助于该器件在支持高达1.5A负载时避免过热。内置保护措施包括输出反向保护、内部折返电流限制和具迟滞的过热停机。这种通用负输出稳压器架构可在输出低至零伏时运行，并可作为负输出浮置稳压器使用。
表1：采用电流基准架构的部分凌力尔特稳压器
工作原理
在地和SET引脚之间连接单个电阻器RSET，这个电阻器驱动?50?A 电流源，负输出电压由这个电流源设定。内部跟随器放大器强制输出电压与SET引脚的负电压匹配。在这种架构中，所有内部工作电流都从输出引脚流入。仅需要20?A负载电流来保持所有输出电压稳定。图1显示了LT3091的基本连接。该器件提供1.5A输出电流，输出电压可调节至零伏，提供正和负输出电流监视器。当输出电压低于输入电压低时，LT3091还提供反向保护。

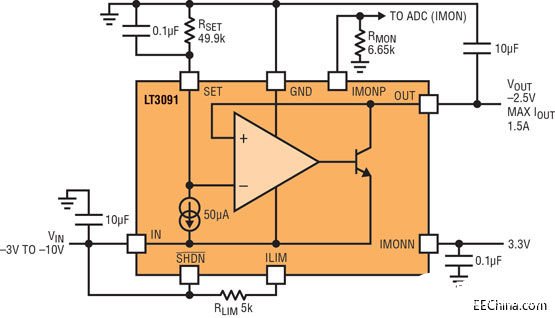

图1：具电流限制及电流监视器的1.5A负输出线性稳压器
通过在ILIM和IN引脚之间连接一个外部电阻器RLIM，电流限制可降至低于1.5A，如图1所示。这种功能可有效保护负载，并限制该IC的温度。
通过为IMONN引脚提供3.3V电压，IMONP引脚可提供等于输出电流1/4000的电流。通过将电阻器RMON连接至地并与该电流源串联，然后读取该电阻器上的电压，可测量该电流源的电流。通过将IMONP引脚连接至VIN，IMONN可引脚吸收等于输出电流1/2000的电流。采用这种方式，正或负输出电流都可以用 少的组件加以监视，而无需额外的检测电阻器或放大器。
并联器件以增大电流
对于LT3091这种以电流源为基准的新型稳压器而言，多个器件并联非常容易。器件并联对于增大输出电流或分散热量很有用。既然LT3091设定为电压跟随器，那么将所有SET引脚连接到一起，可保持所有输出为相同的电压。如果所有输出保持相同的电压，那么仅需要几毫欧姆的镇流器ROUT1，2，就可使这些器件均流。
图2显示了两个LT3091并联以获得3A输出电流的电路原理图。设定电阻器RSET现在流过的设定电流增大了一倍，因此输出为?100?A乘以RSET。10mΩ输出电阻器ROUT1，2确保在满标度电流时起到镇流作用。为了获得更大电流而并联器件时，对可并联器件的数量没有限制。
图2：通过并联LT3091构成的3A负输出线性稳压器

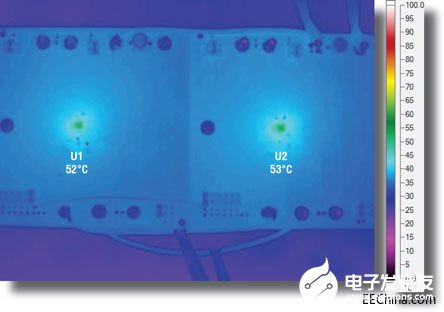

图3显示了图2设计的热量分布，U1和U2达到了类似的温度，表明电流是均分的。
图3：两个LT3091并联的热性能
低噪声正电压至负电压转换器
负输出转换器用正的输入电压产生负电压，并具备低输出纹波。如果与LT3091等大带宽LDO结合使用，所构成的转换器可以提供非常快速的瞬态响应，同时噪声甚至可更低。

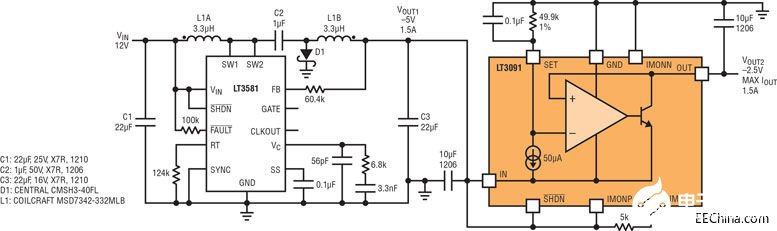

图4：低噪声正电压至负电压转换器提供1.5A电流和快速瞬态响应
图5：正电压至负电压转换器的瞬态响应
100mV/DIV：每格100mV
ACCOUPLED：AC耦合

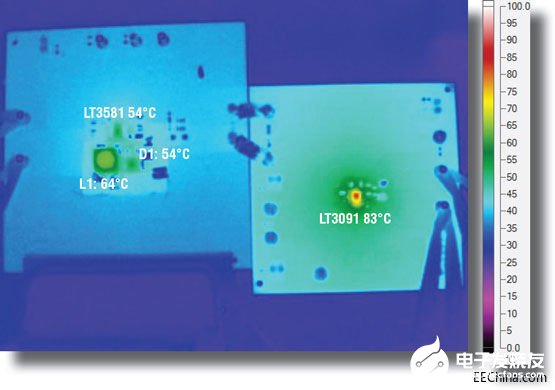

低噪声正输出和负输出电源
用一个正输出1.5ALT3081线性稳压器和与其对应的负输出1.5A线性稳压器，可以构成一个大电流正输入至正输出和正输入至负输出转换器。LT8582是一款双通道PWMDC/DC转换器，具内部开关，采用7mmx4mmDFN封装。该器件可从单一输入产生正输出和负输出。
显示了一个用LT8582、LT3081和LT3091构成的1.5A、12V至±3.3V低噪声电源。图8显示了负压轨的瞬态响应。图9显示了整个系统的温度。
在需要低噪声、高速±3.3V电源的高速运算放大器中，可以用这种配置作为运算放大器的电源。
结论
LT3091是一款1.5A、低压差、以电流为基准的负输出线性稳压器。这款稳压器非常容易并联，以增大输出电流。该器件还提供快速瞬态响应、高PSRR和低输出纹波，因此非常适合作为后稳压器使用。LT3091还可用来构成能吸收和提供电流的电源。
