4G(LTE)网络测试解决方案

时间:2015-01-12

    LTE协议仿真

    1) MAPS LTE S1

    2) MAPS LTE eGTP

    3) MAPS LTE X2AP

    4) MAPS LTE Diameter:LTE协议分析、LTE网络监测方案、4G网络端到端的语音/数据质量测试

    LTE协议仿真

    1) MAPS LTE-S1仿真器(S1 MME接口

    MAPS(Message Automation & Protocol Simulation消息自动&协议仿真)设计用于LTE-S1接口(除空口外的所有接口)的测试,可以模拟eNodeB (Evolved Node B)和MME (Mobility Management Entity)。

    此应用使得用户可以无限制随意地编辑S1-AP/NAS消息和呼叫脚本(消息序列)。多模拟500个智能电话(UEs)。

    该产品也支持LTE网络中任何两个用户面节点间的移动业务模拟。

    主要特征:

    S1接口中模拟eNodeB和MME单元

    支持LTE控制面

    生成和响应几百个UE的信令(负载测试)

    生成和处理S1/NAS消息 (有效和无效的)

    在消息上施加损伤来模拟错误环境

    利用脚本编辑器和消息编辑器支持呼叫流和消息模板的定制

    提供快速测试用的Ready-to-use 脚本

    支持脚本化的呼叫生成和自动的呼叫接收

    有额外license可支持移动业务模拟

    全消息解码进行协议追踪, 呼叫流的计时图形化阶梯图表

    基于脚本 & 独立协议的软件架构

    提供呼叫统计和关联事件采集和仿真模拟中的错误事件

    2) MAPS LTE eGTP-c仿真器(S3, S4, S5, S8, S10, S11 & S16接口)

    MAPS LTE eGTP-c模拟LTE控制面实体MME, SGW, SGSN和PDN GW。该仿真器可以随意地编辑 S3, S4, S5, S8, S10, S11 & S16 eGTP-c(Evolved GPRS Tunneling Protocol for Control Plane)接口消息和呼叫脚本(消息序列)。

    该产品也支持LTE网络中任何两个用户面节点间的移动业务模拟。

    主要特征:

    在LTE eGTP接口中模拟MME,SGW和PDN GW单元

    支持LTE控制面

    生成和响应几百个UE的信令(负载测试)

    生成和处理GTP-C消息 (有效和无效的)

    在消息上施加损伤来模拟错误环境

    利用脚本编辑器和消息编辑器支持呼叫流和消息模板的定制

    提供快速测试用的Ready-to-use 脚本

    支持脚本化的呼叫生成和自动的呼叫接收

    有额外license可支持移动业务模拟

    全消息解码进行协议追踪, 呼叫流的计时图形化阶梯图表

    基于脚本 & 独立协议的软件架构

    提供呼叫统计和关联事件采集和仿真模拟中的错误事件

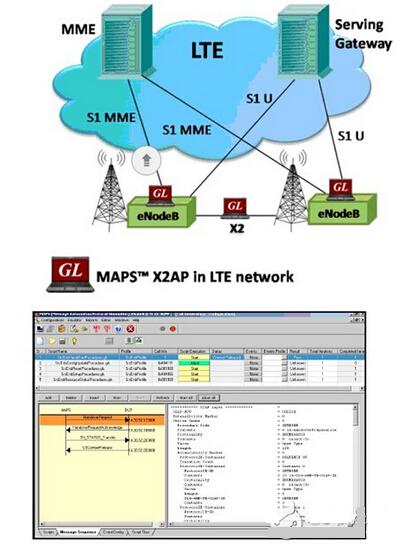

    3) MAPS LTE X2-AP仿真器

    MAPS X2 Application Protocol (X2-AP)仿真器用于eNodeB间的协调切换和负荷管理。主要功能为移动性管理、负荷管理、综合错误情况、设置/重置X2、eNodeB配置更新等。

    该产品也支持LTE网络中任何两个用户面节点间的移动业务模拟。

    主要特征:

    模拟LTE X2-AP接口的2个eNodeB

    支持 LTE 控制面

    生成和响应几百个UE的信令(负载测试)

    生成和处理X2-AP消息 (有效和无效的)

    支持移动管理、负载管理、总体错误状况、设置及重设X2和eNodeB 配置更新程序

    插入损伤以产生无效消息

    利用脚本编辑器和消息编辑器支持呼叫流和消息模板的定制

    提供快速测试用的Ready-to-use 脚本

    支持脚本化的呼叫生成和自动的呼叫接收

    基于脚本 & 独立协议的软件架构

    提供呼叫统计和事件状况

    支持Windows XP和 Windows 7 (32 bit 和 64 bit) 操作系统

    4) MAPS LTE Diameter仿真器

    MAPS Diameter是仿真LTE网各种接口和单元如MME, SGSN, HSS, AF, PSCF nodes in S6a, S6d, S13, Cx/Dx, Gx , Rx。

    产品支持上述接口上的各种进程,包括:

    S6a接口:位置管理, 用户数据处理, 鉴权, 故障恢复, 通知

    Rx接口:AA-请求/回答, Re-Auth-请求/回答, Abort-Session-请求/回答以及Session-Termination-请求/回答

    S13接口:移动设备ID检查

    Gx接口:IPCAN对话建立和修正

    主要特征:

    仿真仪可以配置为MME, HSS, PCRF, PCEF, CSCF, SGSN, PDN GW, EIR, AF;AS实体可仿真S6a, S6d, S13, Cx/ Dx, Gx, Rx和Sh接口

    用户友好GUI可在SCTP/TCP层生成数百个UE信令(负载测试)

    备用脚本程序接口,如S6a接口程序

    位置管理、用户数据的处理、验证、故障恢复并通知

    Rx接口程序、 Gx接口程序、S13接口程序、Sh接口程序

    AA-请求/回答, Re-Auth-请求/回答, Abort-Session-请求/回答和Session-Termination-请求/回答

    IPCAN会话的建立和修改

     ME (Mobile Equipment) 身份验证程序

    用户数据处理程序(用户数据更新、用户通知、用户数据提取)

    障碍可应用于信息来模拟错误状况

    使用脚本编辑和信息编辑支持客制化呼叫流程和信息模板

    提供快速测试用的Ready-to-use 脚本

    支持脚本化的呼叫生成和自动的呼叫接收

    提供全消息解码进行协议追踪, 呼叫流的计时图形化阶梯图表

    基于脚本 & 独立协议的软件架构

    提供呼叫统计,关联事件采集和呼叫模拟中的错误事件

    LTE协议分析器(实时/离线)

    PacketScan LTE是GL公司提供的LTE协议分析解决方案,可以捕捉、解码和执行LTE网络上的各种测试测量。该协议分析器支持LTE网络的各种接口,包括S1, S3, S4, S5 (or S8), S6a, S10, S11, S13, X2。支持的协议有NAS, S1AP, X2AP, eGTP-c, GTP-U, Diameter, SCTP, UDP, TCP, IP。

    PacketScan支持实时和离线的LTE网络分析。

    LTE网络监控和测试

    LTE网络监控解决方案

    PacketScanWeb 是简单易用的网页浏览客户端。当PacketScan? probes探针或PacketProbes? 在IP网络中分布后,用户通过PacketScanWeb?来远程监控整个IP网络。一旦被监控的呼叫完成,probe探针可计算多种质量衡量标准 (MOS, loss, delay, jitter, etc) 并将其发送到中央数据库存储。

    PaketScanWeb 可以实时地在任何地点访问这些数据。同时PacketScanWeb?可以定制过滤历史数据并生成各种及图形总结整个网络的健康状况。

    PacketScan 是基于Windows?的可监控和捕捉活动IP业务的多功能软件工具。

    在VoIP网络中,可以测量和监控SIP, H323, Megaco, MGCP, T.38 和video calls。在无线网络中,可通过IP网络监控 2G, 3G, 4G 协议诸如GSM, UMTS, GPRS, SIGTRAN, LTE。

    VQT WebViewer - 集中监控

    WebViewer 是简单易用的网页浏览客户端,用户通过它可远程观察整个网络并监控网络中分布的所有VQuad?节点。

    GL公司的Voice-Video-Data质量测试解决方案具有集中控制和监测能力,可连接在任何网络、任何业务、任何接口,支持所有网络(3G/4G/WiMax/LTE/advanced($339.6600) LTE),也支持所有基于PC的互联网连接(Wifi、3G/4G/LTE卡、有线以太网)。

    端到端网络测试

    自动语音、数据和视频质量测试

    GL公司的VQuad 和 Dual UTA是用于LTE网络的完整的端到端语音、数据和视频质量测试的综合硬件设备。

    GL公司也提供了VQuad Probe,是一种内置了PC和Dual UTA的一体化设备。

    通过完全自动和集中控制的系统,测试LTE设备的语音、数据、视频的质量标准

    TCP, UDP, HTTP, VoIP, Route, FTP, DNS, SMS, UEInfo, SIMInfo, Phone Info的自动测试

    Smart($18.6600) phones (Android/Apple phone/Tablet) 的无线设备自动测试

    支持所有基于PC的互联网连接(Wifi、3G/4G/LTE卡、有线以太网)
