基于DDS技术的实用信号源的设计（二）

　　4.软件设计

　　STM32F103ZE单片机控制AD9850产生频率和相位都可控制的正弦波，频率量由键盘决定，步进量为1 Hz.A D 9 8 5 0频率分辨率为0.029104Hz,完够满足要求.正弦号送入到DAC0832的基准电压输入端VREF,单片机控制D/A转换器的数字量调节其幅值，设置按键调整值实现100mv的步进.设置按键调整占空比和幅值，单片机通过对AD9850内部比较器的控制，从而改变方波的占空比和频率.方波信号送入到DAC0832的基准电压输入端，单片机控制D/A转换器的数字量调节其幅值，设置按键调整幅值可实现100mv的步进，如图7.

　　5.系统测试结果及误差分析

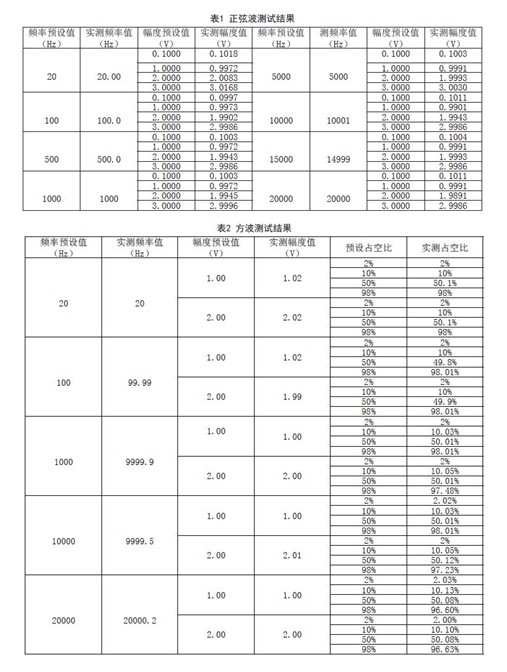

　　表1所示为正弦波测试结果，表2所示为方波测试结果.

　　5.1 图8是正弦波输出的实测幅度相对误差图

　　图中蓝红青紫色曲线代表预设幅度值分别是0.1V.1V.2V和3V的正弦波输出的幅度相对误差.其中一条曲线代表预设幅值确定时，预设不同的频率时，正弦波输出的幅值相对误差.从图中可以看出相对误差控制在一定的范围内.而系统输出的正弦波频率与预设频率之间的平均相对误差约在0.0021%,误差极小.

　　5.2 图9是输出方波占空比相对误差图

　　从图中可以看出占空比相对误差控制在一定的范围内，其平均占空比相对误差约0.31%,大部分相对误差较小.而方波的输出频率与系统的预置频率之间的平均相对误差达到约0.005%,误差率很低.幅值平均相对误差约0.303%.由此可见，系统输出的方波相关参数的误差均较小.

　　5.3 造成误差的原因有很多

　　造成误差的原因有很多，系统本身的硬件就会产生一定的量化误差.比如芯片本身所带来的误差，还有就是焊接电路时的电路布局和电路走线，这也会引起一定的误差和干扰.

　　6.总结

　　本系统实现了可控正弦波和方波的生成，并在1 0位数码管显示其基本要求.D D S芯片AD9850产生的信号源，频率稳定，误差小.

　　在实践测试中得知从AD9850输出的正弦波幅值会随频率变化，通过软件编程明显减少了幅值误差.关键部分在于产生占空比可控的方波，通过单片机对DDS内部比较器的控制来实现方波的占空比可控，可控结果很理想，误差很小，度高，达到了系统的要求.
