在电子设计领域，诸多问题，诸如信号干扰、ADC 误差、电源不稳以及 EMI 超标等，追根溯源，大多与 “地” 相关。今天，我们将深入探究 “电路中的地”，详细解读信号地、电源地、模拟地、数字地、包地、分地、单点接地等这些容易混淆却至关重要的概念。
“地”（GND）并非神秘的 “接大地”，它实际上是电流的回流路径，是电路中一切信号的 “参考零电位”。在复杂系统里，“地” 的设计直接关乎信号质量、电磁兼容性以及系统稳定性。
电源地承载大电流，是电源模块的回流通道。而信号地承载小电流，是数模信号的回流路径。在设计时，电源输入地与输出地要就近连接 GND 平面，滤波电容需靠近芯片电源脚放置，以缩短回流。因为回流若绕远，会穿越旁路电容，进而产生干扰，导致 EMI 问题。
低频信号（<50kHz）会选择 “阻抗” 的回流路径，而高频信号（>10MHz）则会选择 “感抗” 的回流路径，这就要求地面必须紧耦合。对于高频信号线，可采用包地技巧，在关键信号线两侧打 GND 过孔，保证回流就近 “包裹” 信号线，这样能有效提升信号完整性和抗串扰能力。
模拟地（AGND）是供 ADC / 运放参考的，它惧怕噪声；数字地（DGND）则在高速切换时噪声较大。若将模拟地和数字地混接，数字噪声会轻易传到模拟地，使 ADC 测量结果变成 “随机数”。在设计中，不同功能区应进行分地，合理布局，保持地层分割带，不跨区布线，所有电源信号要避免穿越地缝。
“包地” 是高速线专属的护盾，差分线、中高速数字线两侧打地孔，构成微带结构，使回流闭合，从而提升信号完整性，适用于 DDR/HDMI/LVDS/USB 等高速场景。

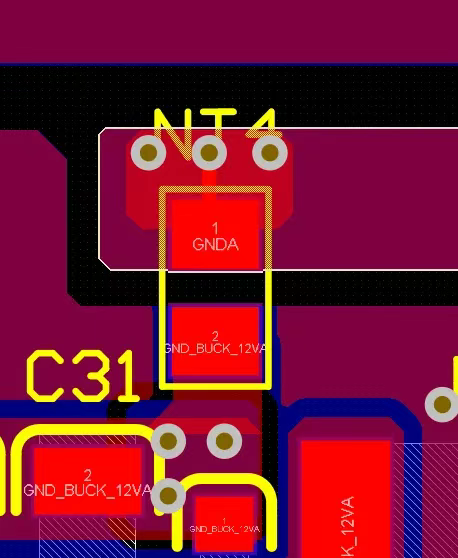

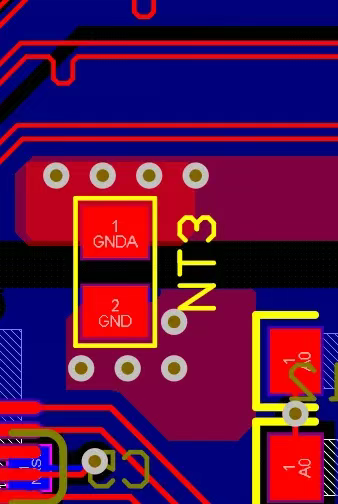

不管分了多少 “地”，终都要连接起来，否则系统没有共同参考，会失控。单点接地有串联接地和并联接地两种方式。串联接地简单，但存在共阻抗耦合；并联接地抗干扰强，但接地线多，占空间大。推荐使用磁珠或 0Ω 电阻进行单点连接，既能隔离高频干扰，又方便调试。
| 类型 | 应用 | 设计重点 |
|---|
| 电源地 | DC - DC, LDO | 回流短，靠近大电流元件 |
| 信号地 | 控制、数据传输 | 包地处理，耦合 GND 层 |
| 模拟地 | 运放、ADC | 远离数字噪声，独立分区 |
| 数字地 | MCU, FPGA | 大面积接地，靠近 GND 脚 |
| 包地 | 高速数字信号 | 打孔护边，闭合电流路径 |
| 分地 | 混合信号系统 | 保持单参考面，不跨越分割 |
| 单点接地 | 多区域系统 | 用磁珠 / 0Ω 连接，不能多点接地 |
在进行电路设计时，我们需要思考几个关键问题：
- 是否为每条信号设计了短回流路径？
- 是否跨越了不同地平面的分割？
- 模拟与数字地连接点是否只用了一处？
- 包地是否覆盖了关键高速线？
如果对这些问题有一个 “不确定” 的答案，那么很可能系统的稳定性正受到 “地” 的悄悄影响。

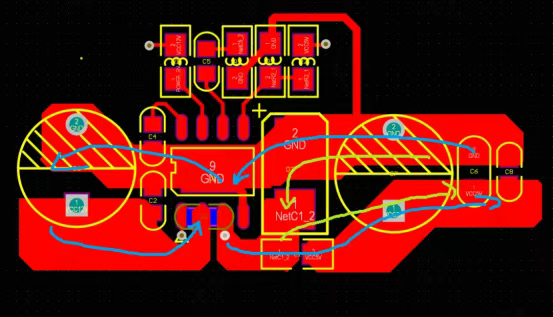

图 1：电源回流路径设计示意

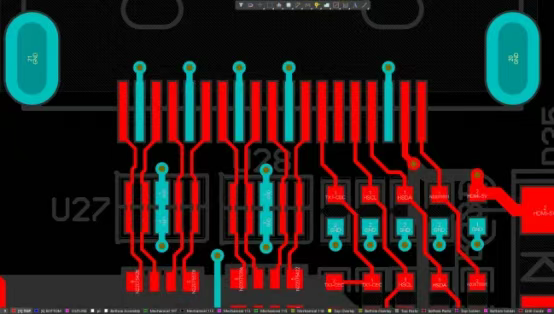

图 2：高频信号线包地处理图

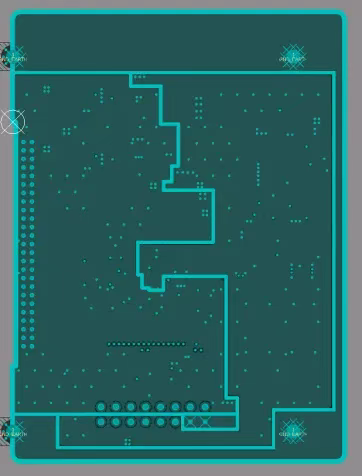

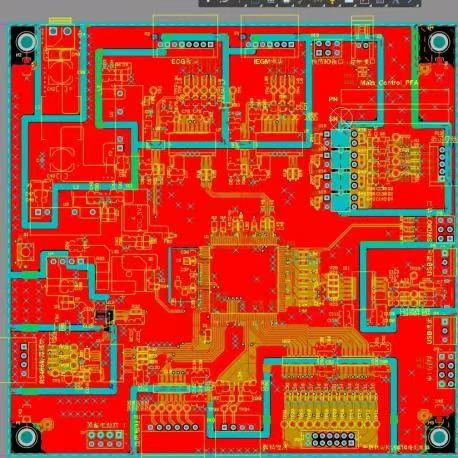

图 3：分地区域划分示意图
图 4：分地间距建议 (≥1mm)
图 5：串联单点接地结构
图 6：并联单点接地结构
