基于UCC3895软开关技术的通信电源的设计

　　摘要：本文介绍了移相全桥零电压开关（ZVS）变换器原理和基于UCC3895 的新型通信AC/DC变换器的设计。实验结果证明基于该电路设计的新型AC/DC 变换器性能稳定，效率达90%. EMC 测试项目达标并已进入量产阶段。

　　1 基本原理

　　1.1 DC / DC 变换器的电路原理

　　图1 所示的是DC / DC 功率变换器的电路原理图，功率开关管S1~S4 及内部集成的二极管组成全桥开关变换器，S1 及S3组成超前桥臂，S 2 及S 4 组成滞后桥臂，S1~S4 在寄生电容、外接电容C1~C4 和变压器漏感作为谐振电感谐振， 实现MOSFET 零电压开关。其中C7 为隔直电容，可有效地防止高频变压器的直流偏磁。低压直流侧滤波电容为C5、C6、L1 为共模电感。

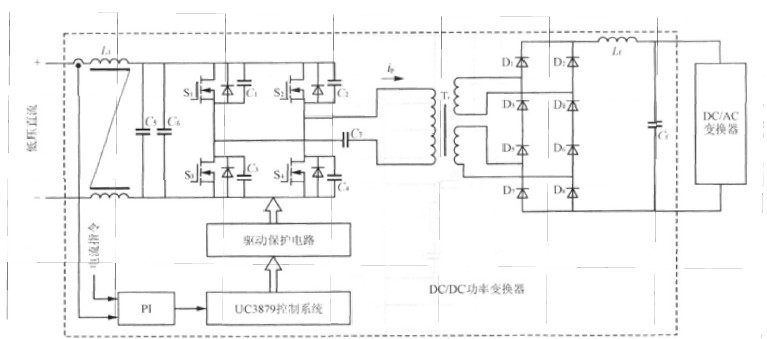

图1 DC/DC 功率变换器的电路原理图

　　实时检测的输入侧电流值同指令电流值比较，得到的误差信号经过P I 环节输出，由改进型移相控制器UC3895 组成的控制系统实时生成变换器的触发脉冲；系统实行恒流恒压控制，便于在不同负载情况下考核被测试的直流电源组，同时，也利于根据试验考核系统的功率等级，实现多个相同电子模拟负载模块的并联。

　　经过实验测试，DC / DC 功率变换器工作在软开关状态下，输出电压直流为56V 时，高频变压器副边电压的峰值高达200V.考虑在工程应用中，系统应该有足够的储备裕量，以利于长时间可靠、安全的运行，整流部分由两个完全相同的整流桥串联构成。
