使用S3C6410和无线传感器网络的手持终端设计

　　无线传感器网络（Wireless Sensor Networks,WSN）是当前在国际上备受关注的、涉及多学科高度交叉、知识高度集成的前沿热点研究领域。传感器技术、微机电系统、现代网络和无线通信等技术的进步，推动了现代无线传感器网络的产生和发展。电系统（Micro-Electro-Mechanism System, MEMS）、片上系统（SOC, System on Chip）、无线通信和低功耗嵌入式技术的飞速发展，孕育出无线传感器网络（Wireless Sensor Networks, WSN），并以其低功耗、低成本、分布式和自组织的特点带来了信息感知的一场变革。无线传感器网络就是由部署在监测区域内大量的廉价微型传感器节点组成，通过无线通信方式形成的一个多跳自组织网络。无线传感器网络能够获取客观物理信息，具有十分广阔的应用前景，能应用于军事国防、工农业控制、城市管理、生物医疗、环境检测、抢险救灾、危险区域远程控制等领域。

　　无线传感器网络是由部署在监测区域内的大量廉价微型传感器节点组成，通过无线通信方式形成的一个多跳的自组织的网络系统，其目的是协作感知、采集和处理网络覆盖区域中被感知对象的信息，并发送给监控终端。本文根据无线传感器网络具有成本低、能耗小、组网灵活、系统抗毁性强等多方面优势，完成了基于无线传感器网络的监控预警终端原理样机的设计和实现，满足在物联网应用中环境监测、监控预警、应急管理、人员定位与导航等的需求。

　　1 手持终端系统组成

　　无线传感器网络终端由主控制器、ZigBee无线传输模块、传感器模块组成。其中，主控制器负责处理来自ZigBee无线传输模块的数据，并根据情况做出相应的判断；ZigBee无线传输模块负责接收来自传感器模块采集的数据，实现与主控制器的通信；传感器模块负责采集环境内的数据，并进行相应的分析和处理。

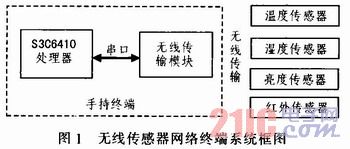

　　系统主控制器采用ARM11架构的32位嵌入式RISC处理器S3C6410.ZigBee无线传输模块采用集信号采集、数据处理和无线通信于一体的CC2430芯片，CC2430集成符合IEEE 802.15.4标准的2.4 GHz的RF无线电收发机，具有优良的无线接收灵敏度和强大的抗干扰性，有数字化的RSSI/LQI支持和强大的DMA功能，集成14位模数转换的A/D转换器；带有2个强大的支持几组协议的USART,1个符合IEEE 802.15.4规范的MAC计时器，1个常规的16位计时器和2个8位计时器。系统总体框图如图1所示。

　　本系统中，传感器的功能是分别采集环境中的温度信息、湿度信息、亮度信息和人体红外感应信息，并加以处理，通过无线通信方式将数据传送给系统手持终端。终端通过查询传感器发送来的数据进行分析并做出判断，结合实际情况采取相应的措施。无线传输节点通过采集手持终端的接收信号强度指示，对终端进行定位。

　　2 系统硬件设计

　　无线传感器网络手持终端主要由基于ARM11架构的三星S3C641O处理器和基于无线传输的CC2430芯片组成。

　　2.1 无线传输模块硬件设计

　　ZigBee技术是一种近距离、低复杂度、低功耗、低速率、低成本的双向无线通讯技术。主要用于距离短、功耗低且传输速率不高的各种电子设备之间进行数据传输以及典型的有周期性数据、间歇性数据和低反应时间数据传输的应用。

　　ZigBee是一种无线连接，可工作在2.4GHz（流行）、868MHz（欧洲流行）和915 MHz（美国流行）3个频段上，分别具有250kbit/s、20kbit/s和40kbit/s的传输速率，它的传输距离在10-75m的范围内，但可以继续增加。作为一种无线通信技术，ZigBee具有如下特点：

　　（1） 低功耗： 由于ZigBee的传输速率低，发射功率仅为1mW,而且采用了休眠模式，功耗低，因此ZigBee设备非常省电。据估算，ZigBee设备仅靠两节5号电池就可以维持长达6个月到2年左右的使用时间，这是其它无线设备望尘莫及的。   （2） 成本低： ZigBee模块的初始成本在6美元左右，估计很快就能降到1.5-2.5美元， 并且ZigBee协议是的。低成本对于ZigBee也是一个关键的因素。

　　（3） 时延短： 通信时延和从休眠状态激活的时延都非常短，典型的搜索设备时延30ms,休眠激活的时延是15ms, 活动设备信道接入的时延为15ms.因此ZigBee技术适用于对时延要求苛刻的无线控制（如工业控制场合等）应用。

　　（4） 网络容量大： 一个星型结构的Zigbee网络多可以容纳254个从设备和一个主设备， 一个区域内可以同时存在多100个ZigBee网络， 而且网络组成灵活。

　　（5） 可靠： 采取了碰撞避免策略，同时为需要固定带宽的通信业务预留了专用时隙，避开了发送数据的竞争和冲突。MAC层采用了完全确认的数据传输模式， 每个发送的数据包都必须等待接收方的确认信息。如果传输过程中出现问题可以进行重发。

　　（6） 安全： ZigBee提供了基于循环冗余校验（CRC）的数据包完整性检查功能，支持鉴权和， 采用了AES-128的加密算法，各个应用可以灵活确定其安全属性。

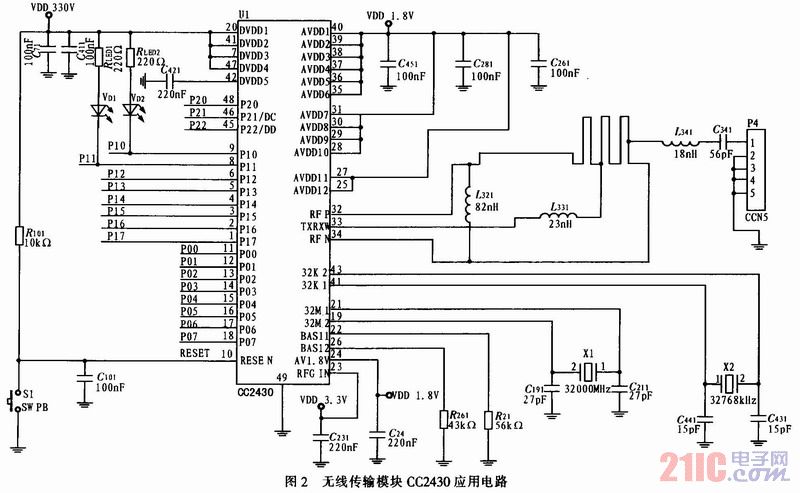

　　无线传输模块采用具有数据采集、无线通信和信息处理的单片机射频芯片CC2430.由于CC2430的集成度高，所以只需要极少的外围元器件，其内部使用1.8 V的工作电压，外部数字I/O使用的3.3 V的电压，通过片上集成的自流稳压器，把3.3 V电压转换为1.8 V电压。该模块主要包括3.3 V和1.8 V电源滤波电路、晶振电路、偏置电路、巴伦电路、射频阻抗匹配电路和复位电路，无线传输模块硬件电路图如图2所示。

　　1）晶振电路：CC2430工作需要2个时钟晶振，个为32 MHz,为无线收发提供时钟；第二个为32.768 kHz,为系统睡眠唤醒提供时钟。C191和C211为32 MHz的负载电容，电容值取决于负载电容的大小，CL=1/（1/C191+1/C211）+Cf,其中CL典型值为16 pF,Cf为2~5 pF,保证晶体振荡器产生的频率准确和稳定。C191和C211的典型值为27 pF.

　　2）R221和R261为偏置电阻，电阻R221主要用来为32 MHz晶振提供一个合适的电流。

　　3）电压调节器为1.8 V电压的引脚和内部电源供电，电容C241和C421是去耦电容，用来实现电源滤波，以提高芯片工作的稳定性。

　　4）复位电路由限流电阻R101、滤波电容C101和按键组成，实现低电平复位。

　　5）射频阻抗匹配电路：CC2430可以使用不同类型的天线，本设计中使用一种非平衡天线，连接非平衡变压器可使天线性能更好。电路中的非平衡变压器由L321、L3 31、L341、C341和PCB微波传输线组成，L321和L341匹配RF输入/输出50 Ω阻抗匹配，L321和L331同时提供功率放大器和低噪声放大器的直流偏置。L321为8.2 nH,L331为22 nH,L341为1.8 nH,C341为5.6 pF.

　　CC2430发送数据时，信号从差分射频端口RF_P、RF_N经巴伦电路变为单端信号，由RXTX_SWITCH信号控制2个逻辑开关，选通功率放大电路（PA），放大后的信号从天线发射出去。接收信号时，在RXTX_SWITCH信号控制下，从天线接收的信号经低噪声放大电路（LNA）放大，经巴伦电路转换，由RF_P、RF_N端口接收。

　　2.2 手持终端硬件设计

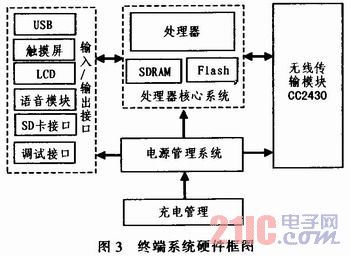

　　手持终端主要由处理器系统、无线传输模块、电源管理系统和输入输出系统4部分组成。处理器系统由处理器（S3C6410）、SDR-AM（K4X51163PC-LGC3）和Flash（K9F2G08XOA）组成。电源管理系统为系统和外设电路提供相应电源控制和管理。输入输出系统为用户提供接口、语音系统、图形界面和外设存储。其系统框图如图3所示。

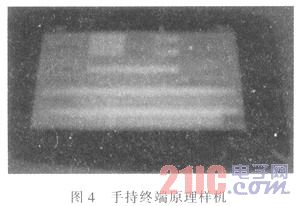

　　S3C6410和CC2430通过串口通信，Flash存储操作系统相关的内容，SD卡存储环境监测中采集的各种传感器数据、定位与导航应用的地图和应用程序等，传感器采集的数据通过LED界面显示出来，管理者通过LCD显示的数据进行监控、定位和应急管理，报警信息、通话等通过音频模块输出。手持终端原理样机如图4所示。

　　3 系统软件设计

　　系统软件设计包括传感器的采集程序和手持终端串口通信程序，采集程序根据不同传感器的接口方式不同，对CC2430单片机分别编写数据采集程序，手持终端需要编写处理器和CC2430之间的串口通信程序。

　　3.1 无线传输模块软件设计

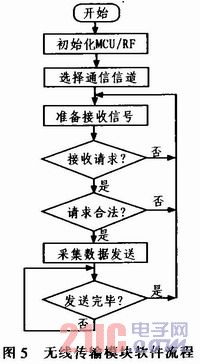

　　无线传输模块的软件架构由数据采集端软件和数据接收端软件组成，包含有发射程序和接收程序。其中初始化的程序主要对CC2430单片机射频芯片SPI等进行初始化设置，发射程序将打包的数据包通过单片机的SPI接口发送至射频发生模块输出，接收程序完成终端采集数据的接收并做相应的处理。数据采集软件流程图如图5所示。

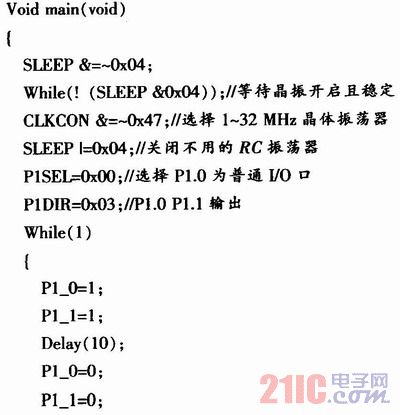

　　在数据采集和数据传输过程中，MCU控制器首先初始化运行和信道选择，低功耗定时器运行准备接收信号，等待传感器请求发送信号，若请求合法，则初始化采集数据，采集完毕后通过CC2430发送，完成数据采集功能。数据采集主程序如下：

　　3.2 手持终端软件设计

　　S3C6410处理器通过串口和无线传输模块进行通信。首先串口接收无线传输模块发来的数据，并进行相应的信息处理再通过串口下达相应指令给无线传输模块，无线传输模块再通过无线方式传输指令给传感器模块，终实现大型复杂环境的监控和管理。其中串口应用程序主要包括4部分：串口初始化、发送数据函数、接收数据函数和主函数。

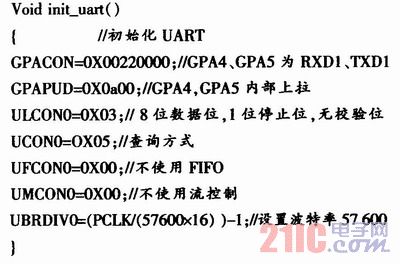

　　1）串口初始化

　　把使用到的串口引脚GPA4、GPA5定义为RXD1、TXD1,分别连接到CC2430的P0.3和P0.2脚。

　　2）发送数据函数

　　通过对UTRSTAT0寄存器相应位来判断并实现发送和接收的功能。UTXH0把要发送的数据写入此寄存器。

　　

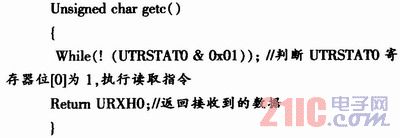

    3)接收数据函数

     URXH0当读取UTRSTAT0寄存器位[0]为1时，读取寄存器获得串口接收到的数据。

　　4）主函数

　　主函数主要实现UART1的初始化，从串口接收字符串，信息判断和相应功能函数调用等功能。

　　4 系统实际应用

　　该无线传感器网络终端系统已完成演示，通过在3个实验室里分别放置温湿度传感器、亮度传感器和人体红外传感器，在楼道每隔10 m放置一个无线传输模块，传感器将采集到的温湿度、亮度和人体红外信息通过无线传输模块发送到手持终端显示出来，根据实际情况手持终端发送命令控制实验室的温湿度、亮度状态，超过某一阈值会发出报警信息，当有人进去实验室，人体红外传感器会发出报警信息发送给手持终端控制中心。经试验验证该无线传感器网络终端基本满足大型复杂建筑物室内定位导航、无缝监控预警、应急事件管理等方面的应用，温度0.5℃，湿度4.5%RH,亮度0.5 lux,室内定位优于3 m（95%），系统初次定位时间少于30 s,系统可用性优于90%.

　　5 结束语

　　本文所设计的手持数据采集终端基于S3C6410处理器、CC2430无线通信芯片和无线传感器技术，其性能优越，能满足大型复杂环境监测和管理的应用。采用手持终端可方便管理和应对突发紧急事件，使应急救援力量在短时间内到达事件发生地点，指引灾难人群在短时间内选择短路径进行人员疏散，对建立面向应急管理的定位导航与无缝监控预警系统具有重要意义和使用价值，在物联网中有着广泛的应用。

　　系统设计创新之处：1）采用低功耗ZigBee无线传输技术，提高了节能效率；2）采用ARM和无线传感器网络技术结合便于使用和管理；3）将无线传感器技术应用于物联网大大提高了管理的效率并降低成本。
