浅谈电力调度自动化系统解决方案

　　系统概述

　　电力系统由发电、输电、变电、配电和用电等环节组成的电能生产与消费系统。它的功能是将自然界的能源通过发电动力装置转化成电能，再经输电、变电和配电将电能供应到各用户。为实现这一功能，电力系统在各个环节和不同层次还具有相应的信息与控制系统，对电能的生产过程进行测量、调节、控制、保护、通信和调度，以保证用户获得安全、经济、优质的电能新一代的电网调度自动化系统应考虑到Internet/Intranet技术对电力企业的影响，在设计、开发时应以SCADA功能为基础，DA/DMS、AM/FM/GIS、MIS及其他子系统为扩展功能的、具有一体化平台的网络化、多功能系统。

　　系统的硬件方面：优先采用的、高可靠性的微型计算机硬件技术，作为系统工作站、服务器的硬件平台。

　　电力系统的主体结构有电源、电力网络和负荷中心。电源指各类发电厂、站，它将能源转换成电能；电力网络由电源的升压变电所、输电线路、负荷中心变电所、配电线路等构成。它的功能是将电源发出的电能升压到一定等级后输送到负荷中心变电所，再降压至一定等级后，经配电线路与用户相联。电力系统中网络结点千百个交织密布，有功潮流、无功潮流、高次谐波、负序电流等以光速在全系统范围传播。

　　系统的软件方面：调度自动化系统的操作系统采用新一代的Microsoft Windows NT/2000;数据库采用高性能的商用关系型数据库，如MS SQL Server,Oracle,Sybase等；系统的输出形式采用Microsoft Office 的Excel 等工具软件，使报表系统更加方便易用；软件结构采用网络分布式的客户/服务器模式。

　　系统原理

　　使用集线器构成网络结构，网络速率100Mb/s,配置双前置机/数据服务器、双调度员工作站、管理信息工作站、智能多串口、双切开关、调制解调器柜、卫星钟，以后可根据具体情况任意增加工作站。

　　上行信息：来自RTU的信息首先由调制解调制器进行解调，再送人双切开关，再由两个智能多串口分别向两台前置机/数据服务器传送，数据服务器处理、存储后，向网上传播，各工作站收到信息后进行相应处理。

　　下行信息：来自工作站的信息首先传送到主前置机/数据服务器，由其处理后发送到智能多串口，再传送到双切开关，经调制解调柜后发送到RTU.

　　向MIS网发送的信息：数据服务器提供与MIS网的硬件接口，并通过该接口向MIS网发送各种实时和历史数据。

　　向市调转发信息：前置机/数据服务器将来自各站的实时数据处理好后，将市调所需信息按要求的规约格式及顺序组帧，然后通过智能多串口、双切开关向市调转发

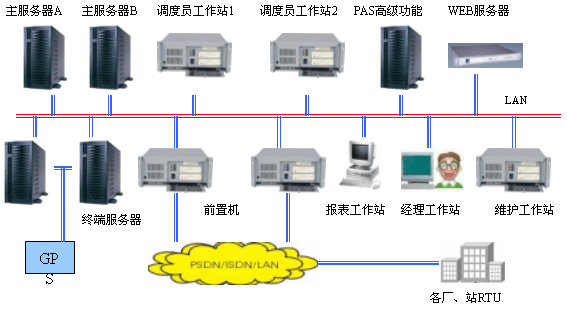

　　系统框图

　　系统配置

　　调度员工作站：IPC-810A机箱/FSC-1713VNA /P4 2.4G/256M/80G/光驱/软驱/各功能卡

　　前置机：IPC-810A机箱/FSC-1713VNA（B）/P4 3.0G/512M/400G/各功能卡

　　报表工作站：IPC-810A机箱/FSC-1713VNA/P4 2.4/256M/80G光驱/软驱/各功能卡

　　维护工作站：IPC-810A机箱/FSC-1713VNA/P4 2.4/256M/80G光驱/软驱/各功能卡

　　主服务器：HP+磁盘阵列

　　WEB服务器：IPC-8118/NET-1613V4N/PIII 1.0/256M

　　系统评价

　　本系统可广泛应用于地区级、县级调度系统。系统采用了EVOC特种计算机特别是部分如前置机，作为系统硬件平台极大地增强了产品在运行中的稳定性，EVOC工控的高性价比也使该系统具有更强的市场竞争能力。
