一、行业特征
锅炉是一种能量转换设备，向锅炉输入的能量有燃料中的化学能、电能、高温烟气的热能等形式，而经过锅炉转换，向外输出具有一定热能的蒸汽、高温水或者有机热载体。锅炉使用现场情况复杂，灰尘多，温度高，对触摸屏的综合要求比较高。
二、硬件组成
锅炉控制系列主要由可编程控制器，人机界面以及变频器组成一个完整的控制体系。
其中人机界面选用台湾WEINVIEW性价比的MT506M人机界面。MT500系列触摸屏是不断致力于完善PLC人机界面产品的成果。能配合PLC发挥效果，从而使生产线更有效地工作。台湾WEINVIEW人机界面是以32位RISC处理器为，触摸屏的反应速度快；台湾威纶做为人机界面，具有五大优势，重重品质保证，WEINVIEW触摸屏EasyBuilder编辑软件中集成软件使用非常方便，日前是触摸屏软件普及率的软件，离线模拟功能，在没有触摸屏的情况下，可以在电脑上模拟编辑好的程序，在线模拟功能可支持客户PLC直接和电脑进行模拟操作。
三、画面功能介绍
根据本系统的特点及实际使用情况，界面设计由主控画面，手动操作画面，参数设置画面，监控画面，报警画面以及使用说明等，
1.主控画面
从主控画面可选择进入各控制及运行画面等。如下图所示。
在主画面上，可以各处操作画面以及监控画面同。
2.参数设置画面

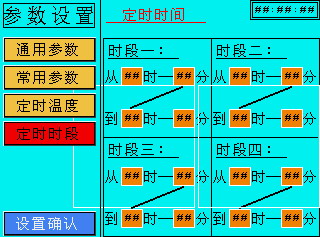

参数设置主要分为通用参数，常用参数，定时温度以及定时时段几个画面。通过这几个参数设置画面，可把各个时间段的温度以及每个时间段的轮换时间传送到PLC自动控制各个时间段的温度变化。下图为定时时段参数设置画面：
定时时段
3. 工控监控

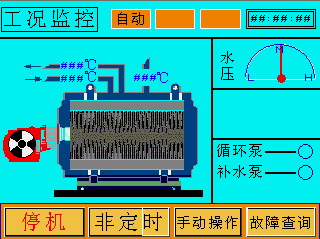

在工控监控画面，可随时监测出水温度，回水温度和烟道温度的当时值以及水压当时值等。如下图：
工况监控
4. 度曲线图
通过趋势图可查看不同时间的温度变化。如下图：
温度趋势图
5. 故障查询画面
故障查询画面可让你随时了解何时发生什么故障以便了解锅炉各个组件故障率。
故障记录画面
四、总结
通过客户反应，尽管锅炉行业的使用现场灰尘多，温度高等其它情况，威纶触摸屏完全可适应锅炉这个行业。采用威纶人机界面后，大大简化了控制系统，温度的设定，各时间段的自动转换，提高锅炉的温度控制要求，保证了设备的运行效率。
