ME5103：超低EMI免滤波器D类音频功放

     ME5103 是一款输出功率为3W的免滤波器差分输入D类功率放大器，具有较高的电源抑制比（PSRR）和抗干扰能力。高达92%的效率和极小的PCB面积，使得ME5103成为手机等便携式产品的理想选择。免滤波器调制结构使得外围器件大大减少，减小了PCB面积，具有了较低的系统成本，并且应用简单化。ME5103还具有短路保护和过热保护功能，提高了芯片的可靠性。ME5103采用9-ball WCSP封装。

　　原理结构：

　　ME5103是一款PWM型免滤波器D类音频功率放大器，该功率放大器采用频率为250kHz的双边三角波为载波的PWM调制方式，内部设有前置运算放大器、振荡器、脉宽调制比较器、功率输出电路、过温保护、欠压保护、短路保护等电路。

　　ME5103的主要特性

　　●9 Ball WCSP Top View

　　●极小的EMI（电磁干扰）：-1dB better than FCC class-B@300MHz

　　●在输出功率1W，负载电阻8Ω时，效率高达92%

　　●关断电流ISD< 1uA

　　●优异的Pop-click杂音消除电路

　　●负载为4Ω 电源电压5V时，输出功率3W@10% THD

　　●免滤波器，极少的外接器件数目

　　●电源电压范围：2.5V to 5.5V

　　●具有短路及过热保护功能

　　●极小的封装类型: 1.45mmX1.45mm WCSP9

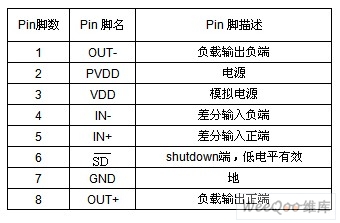

　　引脚功能描述：

　　内部电路功能参考框图：

　　ME5103 典型应用
