Fliege陷波滤波器的拓扑结构

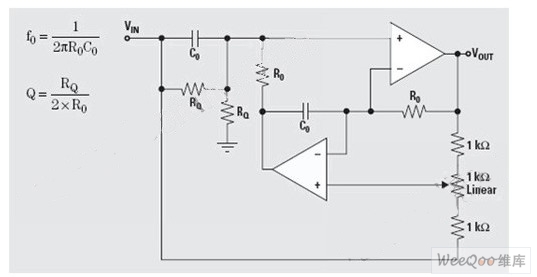

     Fliege 陷波滤波器的拓扑结构如图所示，该滤波电路与双 T 结构相比具有以下优势：仅用四个高组件(两个 RS 和两个 CS)就可实现中心频率的调谐。该电路的一个重要特点是允许组件的轻度不匹配，其仅会影响中心频率，而不会影响陷波深度。

　　使用两个相同阻值的非关键电阻器就可实现滤波器 Q 值的独立调谐，且不会影响中心频率。

　　滤波器的中心频率在小范围内的调整对陷波深度的影响不大。
