LTC2752 - 双通道、16 位 SoftSpan IOUT DAC

     描述

　　LTC^®2752 是一款双通道、16 位乘法串行输入、电流输出数模转换器。该器件采用 3V 至 5V 单工作电源，并在整个温度范围内保证单调性。在未做任何调节的情况下，LTC2752A 在整个温度范围内提供了完整的 16 位性能 (±1LSB INL 和 DNL 值)。这款 SoftSpanTM  DAC提供了 6 种可通过三线式 SPI 串行接口来设置的输出范围 (高达 ±10V)，也可通过引脚搭接以在一种输出范围内运作。

　　任何片内寄存器 (包括 DAC 输出范围设定值) 均只需一个指令周期便能够完成读取，以进行验证；而且，如果您改变了寄存器的内容，则更改过的寄存器将在下一个指令周期中自动回读。

　　该器件还提供了电压控制型偏移和增益调节；而且，上电复位电路和 CLR 引脚两者都将 DAC 输出复位至 0V，而这与输出范围无关。

　　特点

　　可通过编程或引脚搭接来提供 6 种输出范围：

　　0V 至 5V、0V 至 10V、-2.5V 至 7.5V、±2.5V、±5V、±10V

　　 16 位 INL 误差：在整个温度范围内为 ±1LSB

　　在整个温度范围内可保证单调

　　干扰脉冲：0.6nV•s (3V)、2.2nV•s (5V)

　　所有片内寄存器的串行回读

　　1μA 电源电流

　　2.7V 至 5.5V 单电源操作

　　16 位稳定时间：2μs

　　电压控制型偏移和增益修整

　　清至 0V 和上电复位至 0V (这与输出范围无关)

　　48 引脚 7mm x 7mm LQFP 封装

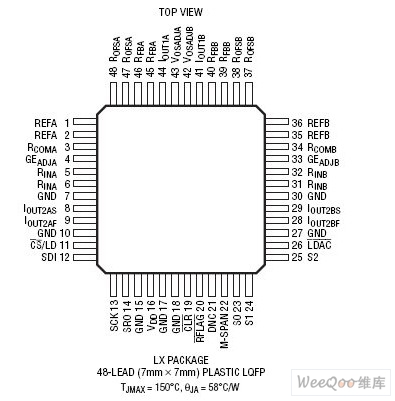

　　封装

　　典型应用

　　应用

　　高分辨率偏移和增益调节

　　过程控制和工业自动化

　　自动测试设备

　　数据采集系统
