LED电源恒流电路分析

     随着LED照明现在越来越热，作为LED的生命支柱--LED驱动电源也越来越受到人们的关注。

　　我们都知道LED电源其实没什么特别，其特点就是需要恒流限压，况且长期工作在满载情况下，所以对效率的要求比较高；有些电源由于结构尺寸的限制，对高度有要求。

　　下面我就试着就目前中小功率的LED照明电源，谈谈次级恒流的一些常见的方法来一个总结；不一定很全面，也不一定很深入，不过总算能对一些初入行的工程师有些帮助。

　　声明：电路并非所有的都是原创，贴出来是为了方便讨论，如果涉及到侵权问题，请及时告知本人，以便及时删除。

　　可以毫不夸张的说，LED驱动电源将直接决定LED灯的可靠性与寿命；作为电源工程师，我们知道LED的特性需要恒流驱动，才能保证其亮度的均匀，长期可靠的发光。

　　我们先来谈谈比较流行的TL431的几种恒流方式。

　　1、 单个TL431恒流电路

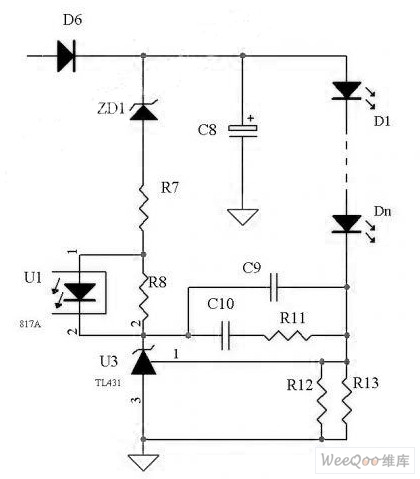

　　如上图，即是利用单个TL431恒流的示意图

　　原理：此电路非常简单，利用了431的2.495V的基准来做恒流，同样限制了LED上面的压降，但优点与缺点同样明显。

　　优点：

　　电路简单，元器件少，成本低，因为TL431的基准电压高，R12,T13只要采高电阻，恒流比较高

　　缺点：

　　由于TL431是2.5V基准，故恒流取样电路的损耗极大，不适合做输出电流过大的电源。

　　此电路的致命缺陷是不能空载，故不适合做外置式的LED电源。

　　大家可以先讨论下，怎样改进缺陷，明天我继续贴出改进型电路。

　　2、单个TL431恒流改进型电路

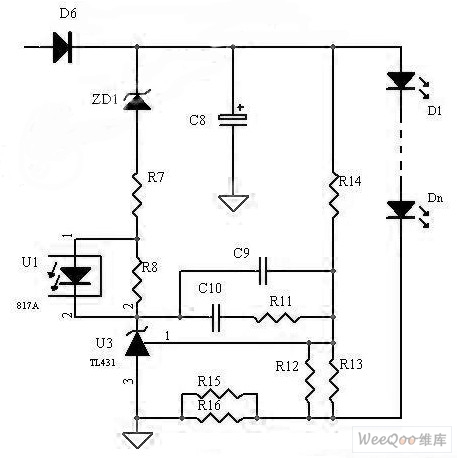

　　如上图，即是利用单个TL431恒流的改进型示意图

　　原理：此电路同样是利用了TL431的2.495V的基准来做恒流，跟上面的电路不同点在于减少了电流取样电路的电压，只要合计设计R12,R13,R14的值，可以限制LED上面的压降

　　优点：

　　电路简单，元器件少，成本低，跟上面电路相比，显著降低了取样电阻的功耗，恒流很高，克服了上面的电路不能空载的致命缺陷，当有个别LED击穿时，可以自动调整输出电压

　　缺点：

　　当输出空载时，输出电压会有上升，上升幅度由电流取样电路电阻与R12,R13的比值决定

　　3、两个TL431恒流电路
