具功率密度的降压稳压器

　　麦瑞半导体(Micrel)的10A全集成同步降压稳压器MIC22950是该公司高功率密度系列降压稳压器的创新产品。该同步降压稳压器以10A集成SuperThermal MOSFET，并为效率化进行了优化，可在一个宽负载范围内实现超过95％的效率。它的外围仅需配一个1uH电感器和一个100uF输出电容器。

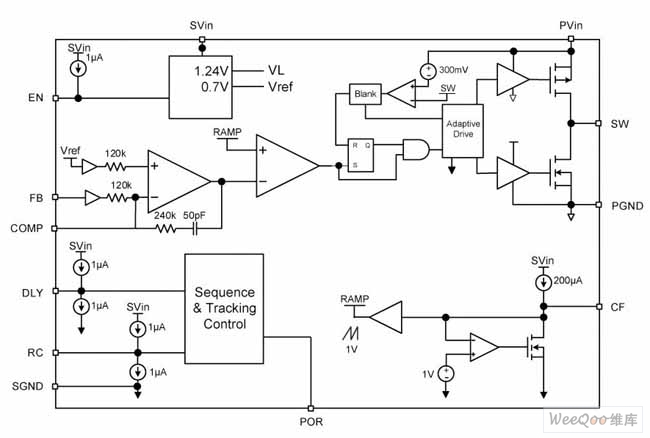

　　图：同步降压稳压器MIC22950功能示意图。

　　MIC22950还内置了顺序控制、跟踪控制和斜坡控制功能——支持多个加电排序和跟踪协议。该解决方案特别适合高功率密度负载点转换、服务器和路由器、蓝光播放机、计算机外设、FPGA、DSP和低压ASIC功率应用。MIC22950具有超高速控制回路，即使在FPGA和低压ASIC中常见的极端瞬载波动情况下也能将输出电压保持在调节范围内。输出电压可调降至0.7V，以满足3.3V或5V功率总线的所有低压功率需求。此外还提供了全套排序和跟踪选项。Enable/Delay引脚以及Power Good/POR引脚支持在开启和关闭时根据要求对多路输出进行排序。Micrel中国区总经理张洪为表示：“首先，我们采用了高达2MHz的开关频率，这是别人所做不到的。其次，MIC22950的所有管脚都是散热片，不再需要专用散热片。这是目前我们的两大专有技术。”

　　斜坡控制(Ramp Control)管脚支持该器件与Micrel的MIC22xxx和/或MIC68xxx系列中的另一件产品连接，从而使设计师能将启动时的输出电压保持在一定的电压差范围内。张洪为指出：“MIC22950小至100uF的输出电容保证了超高速负载响应时的电压纹波能满足严格的客户要求。例如，一般公司的DC/DC降压稳压器轻载时的纹波一般在100mV左右，而MIC22950的轻载纹波在20mV以下，正常工作时更只有5mV。”

　　MIC22950采用32引脚5mm x 5mm MLF(R)封装，提供热关闭和限流保护功能，结点工作温度范围是-40到+125摄氏度。
