在电子电路设计中，buck 电源（降压型开关电源）因其高效、稳定等优点被广泛应用。然而，提高 buck 电源的工作效率是一个需要深入研究的问题，它直接关系到电源的性能和可靠性。
在 buck 电路设计中，效率是一个至关重要的指标。效率的高低不仅决定了电源的能耗，还会影响到 PCBA（印刷电路板组件）的温度。如果效率过低，PCBA 可能会像 “暖手宝” 一样烫手，这不仅会影响电子设备的性能，还可能缩短其使用寿命。下面我们来详细分析影响效率的几个关键因素。

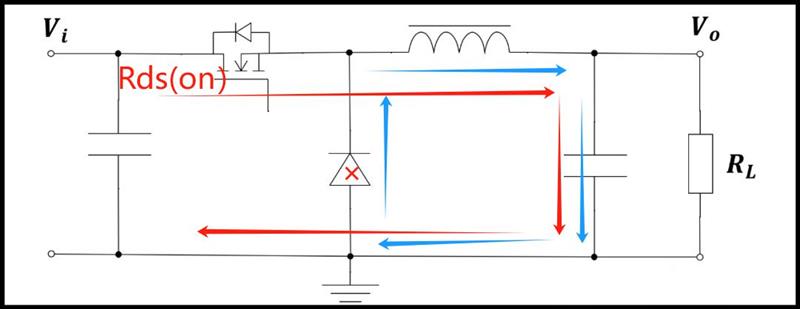

当 MOS 管闭合 Ton 时，电路的开关过程会产生损耗。MOS 管的开关损耗可以通过公式 P (mos 损耗)= I (mosav)2×Rds (on)×D×T 来计算。从这个公式中可以看出，MOS 管的损耗与 Rds (on)（导通电阻）密切相关，其导通损耗与 RDS (on) 成正比。因此，选择 RDS (on) 为几毫欧甚至更低的 MOSFET 能够显著降低导通损耗。
此外，开关损耗还会随着电源频率的升高而增大。这是因为当开关频率提高时，开关从完全导通到完全关闭所需的时间所占比例增大，从而导致开关损耗增加。同时，MOSFET 的开关损耗还与 MOS 的寄生电容有关。较大的寄生电容需要较长的充电时间，会使开关切换变缓，消耗更多能量。为了减少这些损耗，我们需要选择开关速度快的 MOSFET，并优化驱动信号（特别是米勒电容部分），以减少开关过渡时间。
对于二极管来说，当 MOS 管断开时，二极管开始工作。二极管的工作损耗 Pf=If*Vf。为了降低损耗，我们应该选择低压降的肖特基二极管，因为它的正向压降低，导通损耗小。不过，现在大多数高效率的 BUCK 电源都采用了同步整流技术，即将二极管用 NMOS 来代替，这样可以大幅降低二极管的损耗。因此，在这种情况下，二极管的选择相对来说就不是那么关键了。
电感电流通过时会在 DCR（直流电阻）上产生功率损耗，其计算公式为 P=Irms2×DCR，其中 Irms 是电感电流的有效值。所以，选择低 DCR 的电感可以有效减少电感损耗。
另外，当采用多个电容并联的方式时，可以有效减小输入源的等效串联电阻（ESR）和等效串联电感（ESL），从而降低输入纹波电压，减少因输入纹波引起的 MOSFET 压降变化和损耗。
综上所述，要提高 buck 电源的工作效率，需要从多个方面进行综合考虑。在选择 MOS 管、二极管、电感和电容等元件时，要充分考虑它们的性能参数，并根据实际应用需求进行合理选择。同时，还需要优化电路设计，确保各元件之间的匹配和协同工作，以实现 buck 电源的高效稳定运行。
