单片式双通道跟踪降压型开关稳压器LT3692

      描述

　　LT^®3692 是一款双通道、电流模式 PWM 降压型 DC / DC 转换器，具有两个内部 3.5A 开关。用于每个通道的独立输入电压、停机、反馈、软起动、电流限制和比较器引脚简化了复杂的电源跟踪和排序要求。

　　为了优化效率和组件尺寸，两个转换器均具有一个可编程电流限值，并同步至一个共用的外部时钟输入或一个可由电阻器设定的 250kHz 至 2.25MHz 固定内部振荡器。该器件为通道 1 提供了一个分频器，旨在进一步优化组件尺寸。在所有的频率条件下通道之间均保持了 180° 的相位关系，从而减小了电压纹波和组件尺寸。提供了一个用于对多个稳压器进行同步处理的时钟输出。

　　通过允许开关在多个时钟周期内保持导通状态 (仅在升压电容器需要再充电时断开) 改善了输入至输出电压比。独立的通道运作可采用 SHDN 引脚来设置。将两个转换器全部停用可把总静态电流减小至 <10μA。

　　特点

　　●宽输入范围：

　　●工作于 3V 至 36V

　　●OVLO (过压闭锁) 功能可保护电路安全承受 60V 的瞬态电压

　　●用于每个 3.5A 稳压器的 独立电源、停机、软起动、可编程电流限值和可编程电源良好指示引脚

　　●具同步时钟输出的可调 / 可同步的固定频率操作：250kHz 至 2.25MHz

　　●独立的同步开关频率优化了组件尺寸

　　●反相开关操作

　　●输出可并联

　　●灵活的输出电压跟踪

　　●增强型短路保护

　　●低压差：95% 占空比

　　●低停机电流：<10μA

　　●5mm x 5mm QFN 封装

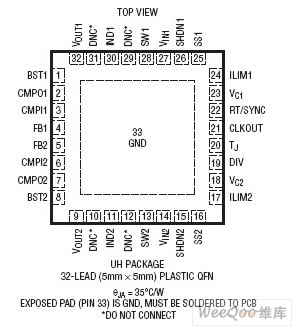

　　封装

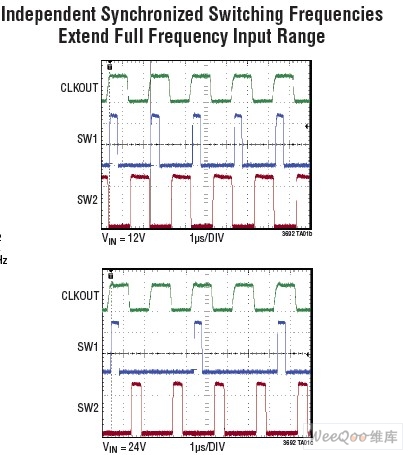

　　典型应用

　　应用

　　●汽车电源

　　●分布式电源调节
