直流耦合视频放大器/滤波器的视频信号电平转换

时间:2009-12-10

  摘要:这篇应用笔记介绍了一种将-0.3V 至0.7V 视频信号电平转换至0 至1V 的方法。

  Maxim 提供用于滤波和放大模拟视频信号的芯片。这些芯片多数连接在视频数/模转换器 (DAC)的输出。

  为了了解这些视频放大器/滤波器的视频特性,采用标准的测试信号(例如彩条信号)进 行测试。多数视频测试模板的视频测试信号范围在-0.3V 至0.7V 之间,但Maxim 的多数 芯片要求的视频信号范围在0 至1V。图1 所示电路可将视频测试信号发生器的输出电平 转换到0 至1V。

  该电路包含增益为-1 的第1 级放大器,随后是增益为-2 的第2 级放大器。因此,总体 增益为+2。调节第2 级放大器同相输入端电位器的滑动端,可以调节输出直流电平。

  图1 所示电平转换电路的输入电阻约为75Ω,该75Ω 电阻是100Ω 对地电阻与反相放 大器的300Ω 输入电阻并联后所得。

  图1. 电平转换电路

  图2 所示为标准的NTSC 复合视频测试信号(彩条信号由Tektronix 1910 数字信号发生器产生),在该信号中加入直流偏移。

  图2. 复合彩条视频测试信号

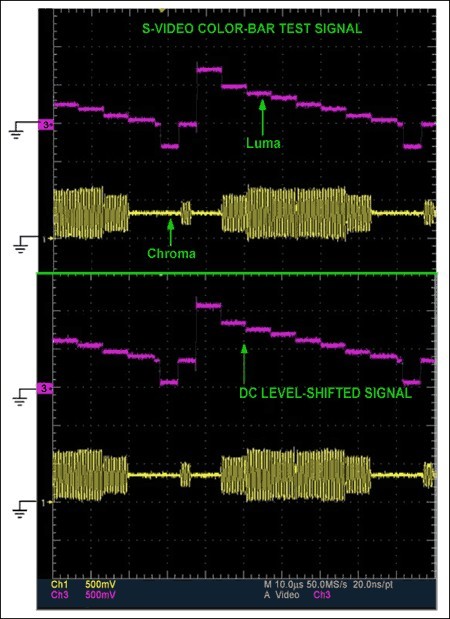

  图3 所示是包含亮度和色度的复合S 视频信号(彩条由Quantum Data 802 BT 视频测试信号发生器产生),在该测试信号中加入偏移电压进行电平转换。

  图3. S 视频彩条视频测试信号

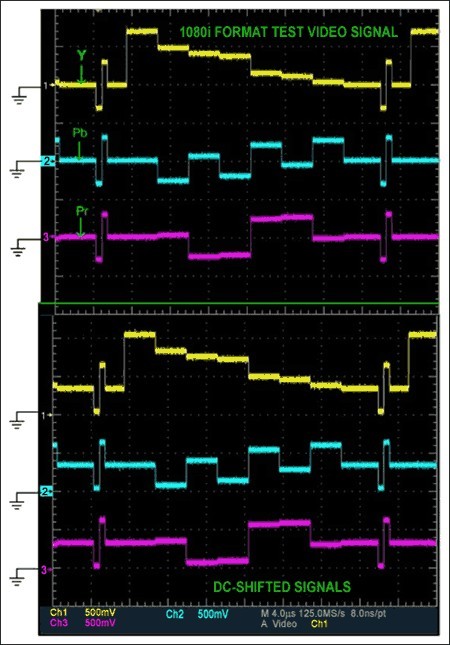

  图4 所示为1080i 格式视频测试信号(通过Quantum Data 802 BT 视频测试信号发生器产生),在该测试信号中加入偏移电压进行电平转换。

  图4. 1080i 格式视频测试信号
