集成运算放大器的封装形式及引脚列

时间：2008-04-26

　　集成动算放大器的封装形式主要为金属圆壳封装及双列直插式封装，如图所示。

　　金属圆壳封装的引脚有8、10、12三种形式，双列直插型封装的引脚有8、14、16三种形式。

集成运算放大器的封装形式引脚排列

　　表列出了集成运算放大器引脚功能代表符号。表a、b、c给出了一些集成运算放大器的引脚功能，供使用时查阅。

　　集成运算放大器引脚功能代表符号

　　单运放集成电路引脚功能

单运放集成电路引脚功能(续)

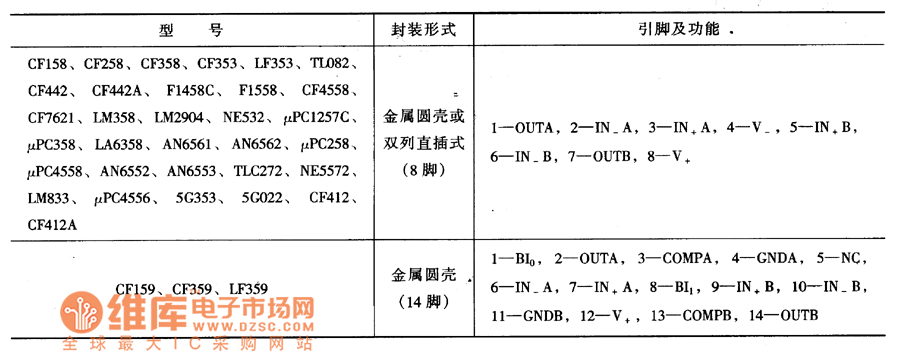

　　双运放集成电路引脚功能　

　　四运放集成电路引脚功能

四运放集成电路引脚功能(续)
