D/A转换器的基本原理

时间:2008-12-06


  D/A转换器按工作方式可分为并行D/A转换器、串行D/A转换器和间接D/A转换器等。在并行D/A转换器中,又分为权电阻D/A转换器和R-2R T型D/A转换器。下面以R-2 R T型D/A转换器为例简要介绍D/A转换器的工作原理。
  如图所示为R-2 R T型D/A转换器原理电路。

  图1 D/A转换器原理电路

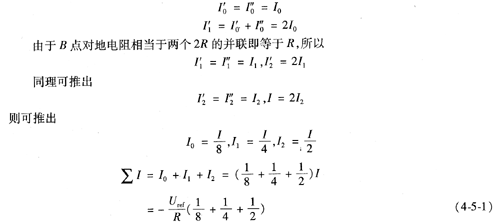

  图1所示的电路是一个3位二进制数的D/A转换电路,每位二进制数控制一个开关S。当第ι位的数码为“0”时,开关Sι打在左边;当第i位的数码为“1”时,开关Si打在右边。当S0接通时,由图1可知
  将式(4-5-1)推广到n位二进制数的转换,可得一般表达式

式(4-5-3)的输出电压会因器件误差.集成运放的非理想特性而产生转换误差。
  一般D/A转换器用如图4-5-2所示的框图表示。


  图中输入量与输出量的关系为     ouT =B×Ur       (4-5-4)

  式中,U为常量,由参考Uref决定。B为输人数字量,常为一个二进制数。B的位数一般为8位、12位、16位等,由DAC芯片型号决定。B为n位时的通式为


式中,bn-1为位;bo为位。
