显示装置的设计

　　1．显示器的设计

　　视觉显示装置有数字式和模拟式两类。数字显示装置直接用数码来显示有关的状态或参数；模拟式显示装置用刻度和指针来指示某一特定量或状态。数字式显示方式的认读过程简单，认读速度快，高；模拟式显示方式给人直观的形象，使指示值在全量程范围内所处的位置一目了然。因此要根据需要来选合适的类型。

　　（1）刻度盘的形状

　　开窗式的刻度盘误读率低，但显露的刻度少，读数范围小；竖直度盘的误读率；圆形和半圆形的刻度认读效果优于直线形；水平直线状的刻度优于竖直直线状的。这些现象可供选择刻度盘形状时参考。

　　（2）刻度盘的直径

　　有人对直径为25～100 mm的度盘（刻度与标记也同样放大）用肉眼观察读数，发现当直径增大时，认读的速度和准确度随之升高。但大约增到80 mm以后认读速度开始下降，误读率上升。试验证明，在750 mm处观察时，圆形度盘的直径为44 mm。在通常情况下，可取度盘对人眼的张角为2.5°～5°。

　　对于开窗式的读数装置，应保证度盘转到任何位置都能在窗口中看到相邻的两个刻有数字的刻度线，以便于认读。

　　（3）刻度线的尺寸比例

　　刻线间隔与读数误差的关系如图1所示，从图中可见，刻线间隔小于1 mm时，读数误差增加很快，而间隔大于2 mm以后，误差降低很慢。

　　刻线宽度（粗细）与刻线间隔（间距）要取适当的比例，设 图2表示读数误差与γ的关系。可见线宽为刻线间隔的1／10为比例。刻线长度和刻线间隔的比例关系如表1所示。

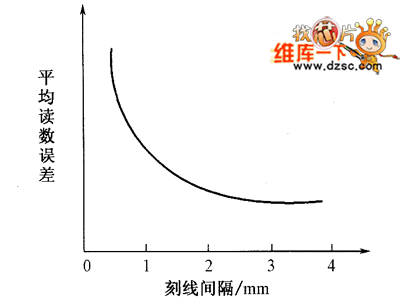

　　图1 刻线间隔对读数误差的影响

　　图2 γ值对读数误差的影响

　　表 刻线长度的选择（mm）

　　（4）指针、刻度和表盘的配色

　　仪表指针及刻线的颜色同表盘颜色的配色关系要符合人的色觉原理，黑白配色的清晰度较高，但不是，如表所示。除考虑清晰度外，采取红绿等醒目色可以提高工作环境的美学效果。

　　表 配色的级次
