接地负载的U／I变换器

　　1．由两个运放构成的U／I变换器

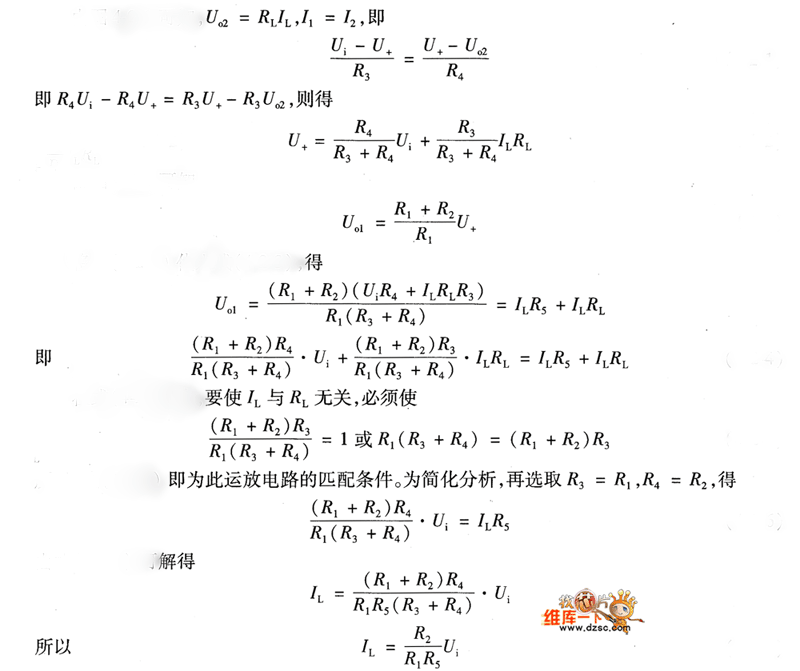

　　如图所示为由两个运放构成的U／I变换器。图中，A₁为同相加法器，A₂为跟随器。下面分析此U／I变换器的工作原理。

　　应注意，因为此电路为正反馈，所以必须分析其稳定性，为保证至少有10dB的稳定储备，应选择Ｒ₅>2R_L。
　　2．由一个运放构成的U／I变换器
　　如图所示为由一个运放构成的U／I变换器。下面分析此U／I变换器的工作原理。
