近年来以单片机为的便携式电子产品越来越多。为延长电池的使用寿命（或充电时间的间隔），要 求稳压电源的压差（输人电压与输出电压之差）小、功耗小（静态电流小），并且要求在电池电压降落到 一定程度时，稳压器输出电压可降到门限电压，这样就能输出一个电池低电压信号（或称欠压信号），令 单片机复位。TPS73系列就是为这一要求开发的有复位功能的低压差稳压器。
1，TPS73系列的基本特点
TPS73系列有3.3V，4.85V和5V固定电压输出及输出为1.2～9.75V可设定输出电压等4个品种，输出 电流可达500mA。
该系列主要特点有：
①输出电压高（20％）；
②输出噪声低（2μA）；
③压差低，在输出为100mA时，压差为35mV（TPS7350）；
④静态电流小，典型值为340μA（与负载电流大小有关）；
⑤有关闭电源控制端，在关闭电源状态时，耗电仅为0.5μA；
⑥内部有监视输出电压电路，降到门限电压时，RESET端输出低电平复位信号（当输入电压上升时，使输 出电压上升到门限电压时，有200ms的延迟后，输出正常电压）；
⑦内部有过流限制及过热保护。
2．封装与引脚功能
TPS7350有SO－8封装及DIP－8封装，其引脚排列如图1所示，各引脚功能见表1。

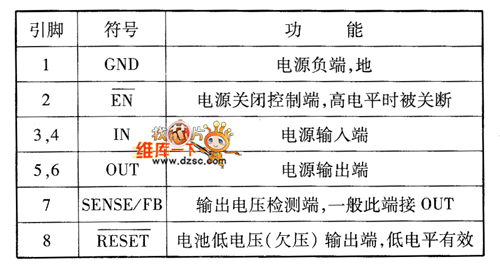

表1 TPS7350各引脚的功能
*SENSE用于固定输出，FB用于可调输出
图1 TPS7350的引脚排列
3．TPS7350系列的典型应用电路
TPS7350的典型应用电路如图2所示。这是一种不使用关闭电源控制的电路，故其②脚接地（低电平）。 下面主要介绍输人电容c，及输出电容C。的选择。
输人电容C1选择：当输人端离电池较近时，输人电容C1可以省略；当距离大于几英寸（1英寸＝2.54cm） 时，可接0.047～0.1μF陶瓷旁路电容，它可以改进负载的瞬态响应；如负载电流较大时，则应采用大容 量的电解电容器。
图2 TPS7350的典型应用电路
输出电容Co要求大于10μF，并且要求等效串联电阻（ESR）小于1.2Ω，若ESR较大时，则需要再并联一 个陶瓷电容（若小于200mA输出时，用小于0.2μF的；500mA输出时，可采用1μF的）。必须指出的是，输 出电容Co的ESR过大时，会产生错误的复位信号。例如，使用ESR大于7Ω的输出电容时，快于5μs的负载 瞬变可能会产生错误复位信号。建议采用优质钽电容。
带有关闭电源控制的电路如图3所示。其中图（a）是外加高电平时，电源工作；加低电平时电源被关闭 。图（b）是加低电平时电源工作；加高电平时电源关闭。图（c）是手动控制，按下按钮时，电源关闭。
4．TPS7301的典型应用电路
TPS73系列中的TPS7301是可调输出的稳压器，输人电压为10V，输出电压为1.2～9.75V可调，其他性能与 固定输出电压器件相同。

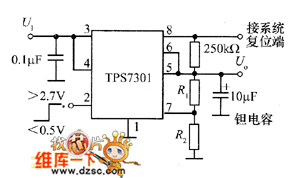

TPS7301的典型应用电路如图4所示。它与固定输出型不同之处在于需要外设两个
图3 带有关闭电源控制的电路
确定输出电压的电阻R1和R2。输出电压Uo与R1，R2的关系为
式中，Uref为器件内部的基准电压，典型值为l.182V。
R1及R2的选择与输出有关，它们的选择使分压器电流近似等于7μA．推荐的R2的数值为169kΩ（实 际使用时可采用170kΩ），而R1的值则根据要求输出的电压Uo来计算，即R1＝(UO/Uref=1)R2，因为FB端 （输出电压检测端）有漏电流存在，所以应避免采用较大的R1和R2值，以免引起较大误差。
在实际使用中，R2可采用170kΩ电阻，而R1可采用相应的电位器来代替－可在一定范围调整满足输出电 压的要求，如图5所示。图中R，用500kΩ的多圈电位器代替时，可获得2～4.5V连续可调的输出电压。
图4 TPS7301的典型应用电路 图5 用电位器代替R1的电路
在使用中，若找不到ESR值小于1.2Ω的固态钽电容时，可选择耐压较高的（如25～35V）电容，耐压高的 电容其ESR较小。另外，可采用几只钽电容并联的方式来降低ESR。
连续可调输出的电路，若输入电压U1较高，输出电压Uo较低时，会增大稳压器的功耗。在自然通风条件 下，贴片式SD封装的功耗额定值为725mW（TA＝25℃）；DIP封装的为1l75mW（TA＝25℃）。必要时采用散热器或通风方式，以防止器件超过功耗极限。如果器件的温度超过 165℃，热保护电路会将电源切断，直到器件冷却下来稳压器才恢复工作。这一点在使用时要注意，即在 选择输入电压时要考虑功耗问题。
