新型低压差集成稳压器

　　低压差集成稳压器是近年来问世的高效率线性稳压集成电路，可作为高效DC/DC变换器使用。前面介绍的 串联调整式三端集成稳压器普遍采用电压控制型，为了保证稳压效果，输入/输出电压差一般取4～6V，这 是造成电源效率低的主要原因。低压差稳压器采用电流控制型，并且选用低压降的PNP型晶体管作为内部 调整管，从而把输入/输出电压差降低到0.5～0.6V。现在很多低压差稳压器的输入/输出之间的电压差已 降低为65～150mV，显著地提高了稳压电源的效率。在笔记本电脑、小型数字仪表和测量装置及通信设备 中得到了广泛的应用。

　　1 新型低压差78系列/MlC5156的应用

　　1．KA78系列低压差稳压器

　　KA78L05低压差集成稳压器的基本功能与78L05相同，但性能上有很大提高。它的压差为0.6V（典型 值为0.1V）；过压保护可达60V；静态电流小，并有过热保护及输出电流限制电路。KA78L05在输人电压6 ～26V，输出电流100mA时，其输出电压为5±0.25V。内部结构框图及引脚配置如图1所示。基本应用与 78L05相同。

图1 KA78L05内部结构框图

　　KA78R05/12是输出5V/12V（1A）的集成稳压器，是7805/12的替代产品。它增加了一个电源开关控制端矶 ，使功能更加完善。KA78R05/12的特点是：压差为0.5V；内部有过流及过热保护电路；输出电压精密 度分别为5±0.12V和12±0.3V。内部结构框图及引脚配置如图2所示，典型应用电路如图3所示，在控制端 叽加2V以上的高电平时，电源导通，加低于0.8V的低电平时，电源关闭。

　　2．MlC5l56的应用

　　现在个人电脑新增加了3.3V输出电压挡，将5V电压变换到3～4V之间电压的计算机电源电路，有多种方法 。简单的方法是在母板上使用单片LD0提供Vcc，有固定电压输出和可调电压输出两种电路，如图4所示 为MlC29710，MlC29712组成的简单电源电路。

　　使用低压差线性稳压器MlC5l56，以及N沟道功率MOS场效应管VT，，从而形成一个压差非常低的稳压器，提供固定的3.3V，5.0V或可调的电压，如图5所示。MlC5156利用PC的12V电源驱动场效 应管，当输出电压达到3.3V时，FLAG脚输出高电平。若此脚接入另一场效应管，此时可将5V电源接人第2 负载，该电路可用于某些双电源处理器。Rs为限流电阻，其作用是使输出电流不大于12A。

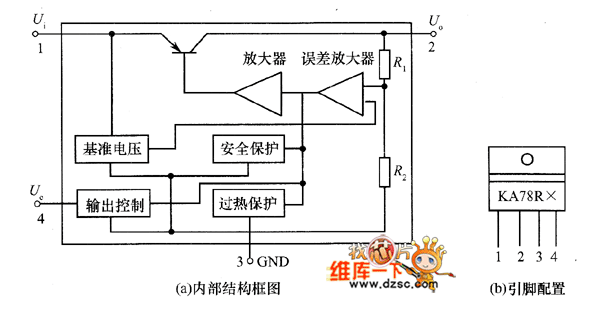

图2  KA78R05/12的内部结构框图与引脚配詈

　图3  KA78R05/12典型应用电路

图4 简单电源电路

　　图6所示为超低压差线性稳压器MlC5158的实用电路，将5V转化为3.3V，用法与MlC5156基本相同。


图5 采用MlC5156构成的电源电路　　                                                                      图6 采用MlC5158构成的电源电路
