点阵LCD控制的主要作用是为液晶显示器提供时序信号和显示数据，以及ARM与液晶显示系统之间的接口。这里根据需求选择的ARM内置控制驱动器对应的图形液晶显示模块，LCD液晶显示芯片型号为HY12864。
HY12864读、写数据指令每执行完读、写操作，列地址就自动增1。必须注意的是，进行读操作之前，必须有空读操作，紧接着再读才会读出所要读的单元中的数据。其写数据、读数据时的状态位如表所示。
表 读写数据状态位
HY12864的列驱动HD61202写时序如图1所示，首先给出DATA、RS、WR数据，然后CPU的R／W信号给出一个下降沿，也就是E的下降沿。由图中可以看出，写时序在R／W的上升沿，给出E的下降沿，将数据写入。
图1 LCD列驱动接口写时序

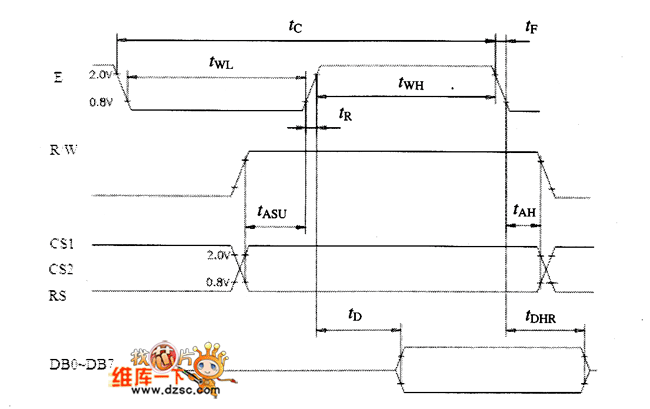

如图2所示是LCD列驱动接口读时序，R／W为高电平时，当给出E的高电平时读出数据。
图2 LCD列驱动接口读时序
