1．设计思路
在许多单片机应用场合需要设置人工复位按钮开关，以便在单片机运行到意外的状态或者死机的情况下，可以利用人工复位按钮开关强制单片机复位，并重新运行。外接复位开关可以和外接延时复位电路统筹考虑，将两者的功能有机地结合在一起，人工复位时序如图1和图2所示。

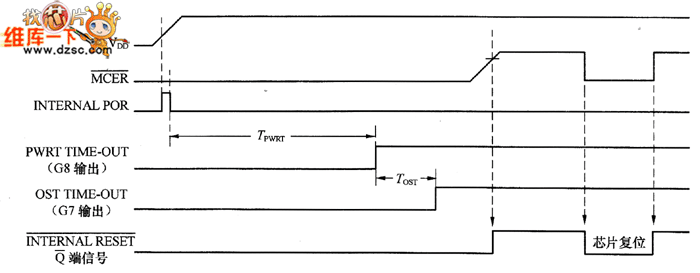

图1 无外接延时电路
图2 有外接延时电路
2．电路设计
电路连接如图3所示，其中，图3（a）电路十分简洁：图3（b）的电路中的电容C还可以为开关K消除抖动。
图3 MCLR连接手动按钮开关
