PIC单片机外部上电延时复位电路的设计思路及电路设计

　　1．设计思路

　　设计上电延时复位电路需考虑电源电压VDD的上升时间和振荡器的起振时间。电源电压VDD的上升时间，与供电电源、电源所负担的整个单片机应用系统内各部分电路有关；振荡器的起振时间与振荡器频率有关，例如振荡频率为10MHz时，、起振时间约为1ms，振荡频率为1MHz时，起振时间约为10ms。

　　为了保证系统可靠地复位，在单片机内部的上电复位功能POR和两个定时器PWRT与OST满足不了需求时，可以设计外接阻容RC延时电路，使MCLR引脚上的低电平维持足够长的延迟时间。与外部上电延时复位功能相关的硬件等效电路如图1所示。

　　图1 外部上电延时复位等效电路

　　图2所示为当阻容元件值较小时，其RC时间常数小于定时器PWRT的延迟时间。图3所示为当阻容元件值较大时，其RC时间常数大于定时器PWRT和定时器OST的延迟时间总和，这时，单片机脱离复位状态的时刻由MCLR引脚的低电平延迟时间决定，这种情况对于测试或多片PIC16F87X并行工作很有用。

　　图2 MCLR端连RC（较小）元件

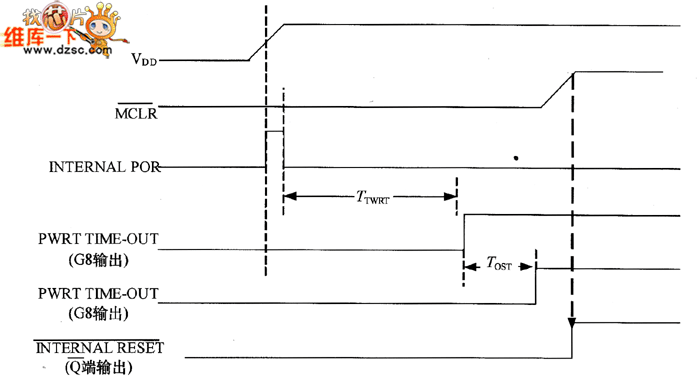

　　图3 MCLR端连RC（较大）元件

　　注意，当芯片电压VDD加电上升时间大于100μs时，片内的电源上电复位功能POR和电源上电延时定时器PWRT可能不能起到正常的作用，而使芯片的复位（即PG复位地址）出现不正常，一般在这种情况下建议不要再采用PWRT。

　　如果vDD上升时间很长，此时的单片机通常需要附加更长的电源上电延时电路。可靠的电源上电延时方法如图4所示，在MCLR端外接复位电路，其延迟时间可以由单片机开发者选定。

　　2．电路设计

　　当PIC16F87X系列单片机使用低频振荡方式时，单片机的外接引脚MCLR连接如图4所示中（a）和（b）所示。

　　其中，MCLR引脚的漏电流值为5μA，电阻R取值应小于40kΩ，以保证其压降不大于0.2V；R1用作限流电阻，取值1.0Ω，用于保护MCLR引脚内部电路。

　　图4 MCLR连阻容元件

　　二极管D使电容C能够在电源掉电时快速放电。电容C的充电过程对于我们有用，而放电过程不仅无用，而且在掉电之后，C还有积累电荷时，如果再次上电，就会造成RC延时电路失去延时作用，从而不能可靠复位。
