晶体管式电流传感器内部设有检测电流用电阻。使负荷电流通过该电阻，并利用运算放大器（OP比较电路）将其电压降值与基准电压进行比较，当电流检测电阻上的电压降低于基准电压时，比较器的输出电流点亮报警灯。
图1为传感器电路图，图2为该传感器用于检测制动灯丝断开的实例，这种传感器也可以应用在尾灯电路中。在车上使用2～4个灯的电路中，如有1个以上灯丝断线时，可以使报警灯点亮。
图3为电流传感器的特性曲线图，它具有适应灯泡电流的电压补偿特性。

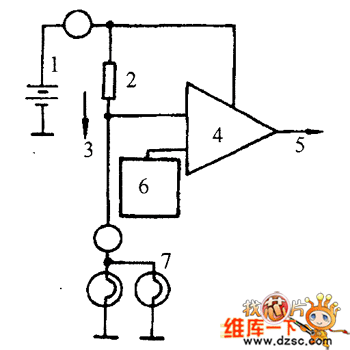

图1 晶体管式电流传感器电路
图2 制动灯灯丝断
图3 晶体管式电流传感器的特性
