实现ZCS的策略及电流占空比的丢失

　　一. 实现ZOS的策略

　　超前管容易实现ZCS，而滞后管则要困难一些。只要满足条件使滞后管能够实现ZCS，那么超前管就肯定可以实现ZCS。因此，移相控制ZCS PWM全桥转换器实现ZCS的关键在于滞后管。滞后管实现ZCS的条件就是式。要满足式（5－183）只有增大Cr。

　　二. 电流占空比的丢失

　　电流占空比的丢失是移相控制ZCS－PWM全桥转换器中一个特有的现象。所谓电流占空比丢失，就是说输出电流的占空比Dus小于初级电流的占空比Dup，即Dus＜Dup，其差值就是电流占比比丢失Dloss：

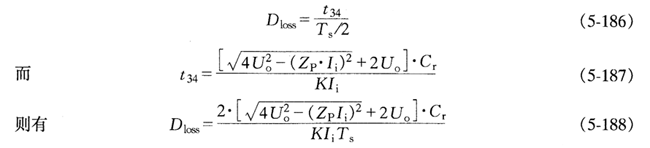

　　产生Dloss的原因是：存在谐振电容电压从正向（或负向）变化到负向（或正向）输出电压的时间。在这两段时间里，虽然初级有正电流方波（或负电流方波），但谐振电容电压不足以使输出整流管导通，负载由输出滤波电容供电，这时输出电流io为零，输出电流就丢失了（t2～t4）和（t7～t9）这部分电流方波。这部分时间与1／2开关周期的比值就是电流占空比丢失Dloss，即

　　一般来说，t23相对于t34较小，因此式（5－185）可以改写为：

　　由式（5－188）可知，Cr越大，Dloss越大；输出电压Uo越高，Dloss越大。

　　Dloss的产生使次级有效的电流占空比Dus减小，为了在负载上得到所要求的输出电压，就必须提高变压器初、次级绕组的匝数比。而匝数比的提高会带来两个问题：一是次级整流管的电流增加，导通损耗也增加；二是初级逆变桥的开关管耐压值要增加。

　　三、移相控制ZOS－PWM DO／DC全桥转换器的特点

　　1、开关管实现了零电流开关，因而大大减小了开关损耗，适合用于采用IGBT、BJT等开关器件，避免了电流拖尾，从而可以提高开关频率，减小转换器的体积和重量；

　　2、超前管比滞后管容易实现零电流开关；

　　3、谐振电容的存在使得次级输出电流存在占空比丢失；

　　4、整流管实现了零电压开关，不存在反向恢复问题。
